GGD 低压开关柜

GGD低压开关柜高清大图:

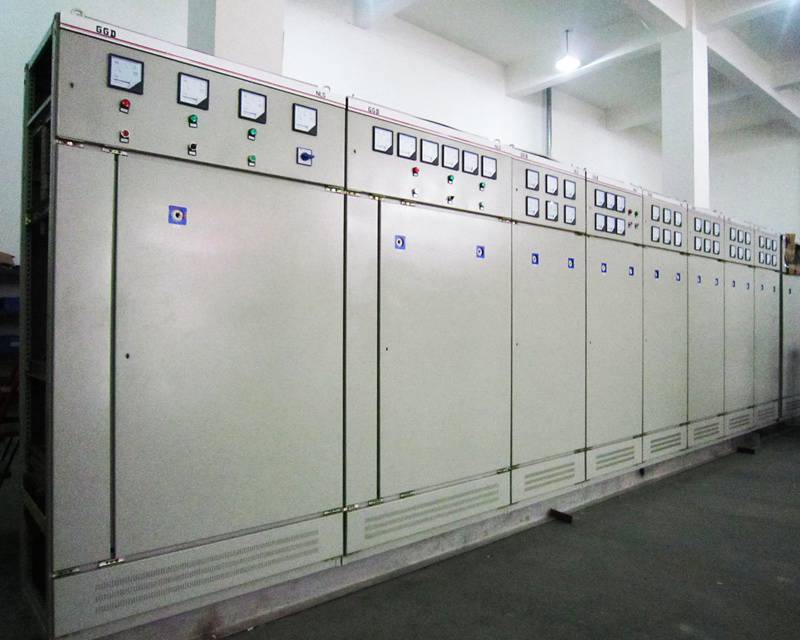

GGD低压开关柜图片


概    述

 GGD型交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户。作为交流50Hz、额定工作电压380V、额定工作电流至3150A的配电系统中的动力、照明及配电设备的电能转换、分配与控制之用。



结构说明

★GGD型交流低压配电柜的柜体采用通用柜的形式,具有良好的通用性,构架用8MF冷弯型钢局部焊接拼装而成,柜体的零部件按模块原理设计,并有20模的安装孔,便于提高器件的安装和更换速度;

柜体设计时充分考虑了设备运行时的散热问题,柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热时,热气上升从上端槽孔排出,冷风从下端槽孔补充,形成一个自然的通风道;

柜体采用黄金分割比的方法设计,选用聚脂桔形烘漆,整柜呈亚光色调,显得美观大方,视觉舒适;

柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,便于起吊和装运;

柜体的防护等级为IP30,也可达到lP40

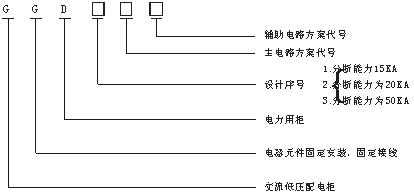

GGD低压开关柜产品型号及含义


使用环境条件

环境温度:-5℃~+40℃

户内安装使用,使用地点的海拔高度≤2000m

周围空气相对湿度:+40℃≤50%,在较低温度时允许有较大的相对湿度(例如+20℃时为90)、应考虑到由于温度的

变化可能会偶然产生凝露的影响;

设备地面倾斜度:≤5°

设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。用户有特殊要求时可与制造厂协商解决。

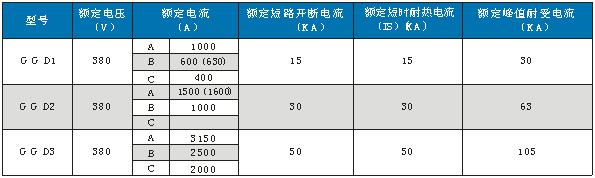

主要规格参数

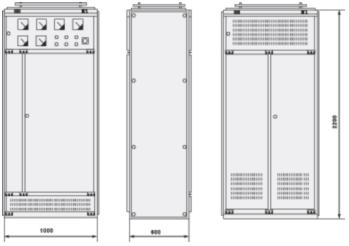

GGD低压开关柜结构图:


符合标准

低压成套开关设备和控制设备:GB7251.1-2005

★IEC439《低压成套开关设备和控制设备》

★Gb7251《低压成套开关设备》



 GGD低压柜用途

GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流 50Hz,额定 工作电压 380V,额定工作电流 1000-3150A 的配电系统,作为动力、照明及发配电设备的 电能转换、分配与控制之用。 GGD 型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全、 经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好, 电气方案灵活、组合方便,系列性,实用性强、结构新颖,防护等级高等特点。可作为低 压成套开关设备的更新换代产品使用。 产品型号及含义

结构特点

■ GGD 型交流低压配电柜的柜体采用通用柜形式,构架用 8MF 冷弯型钢局部焊接组装而 成,并有 20 模的安装孔,通用系数高。

■ GGD 柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元 件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的 柜体自下而上形成一个自然通风道,达到散热的目的。

■ GGD 柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和 各部分的分割尺寸,使整柜美观大方,面目一新

 柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用 于起吊和装运。

■ 柜体的防护等级为 IP30,用户也可根据环境的要求在 IP20—IP40 之间选择。
