文章来源:赫特电气时间:2019-08-05 点击数:

YBM箱式变电站

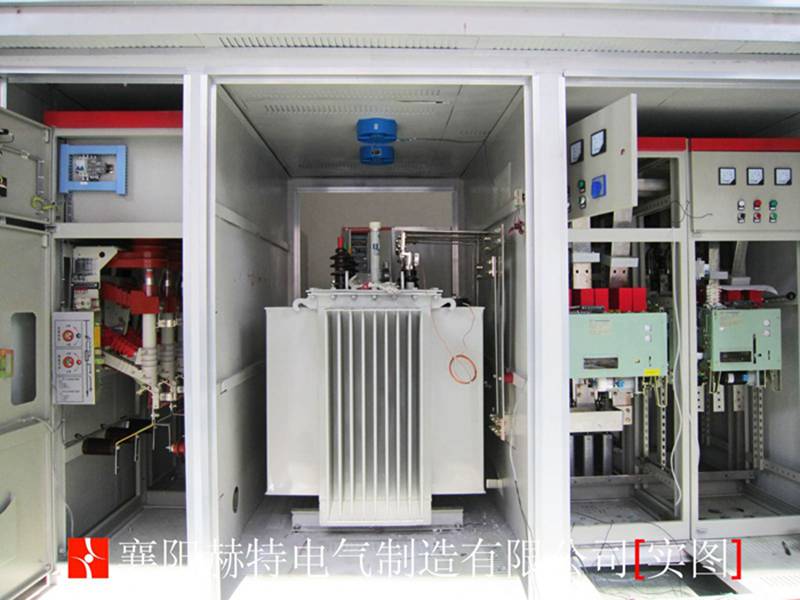

200kva箱式变电站高清大图:

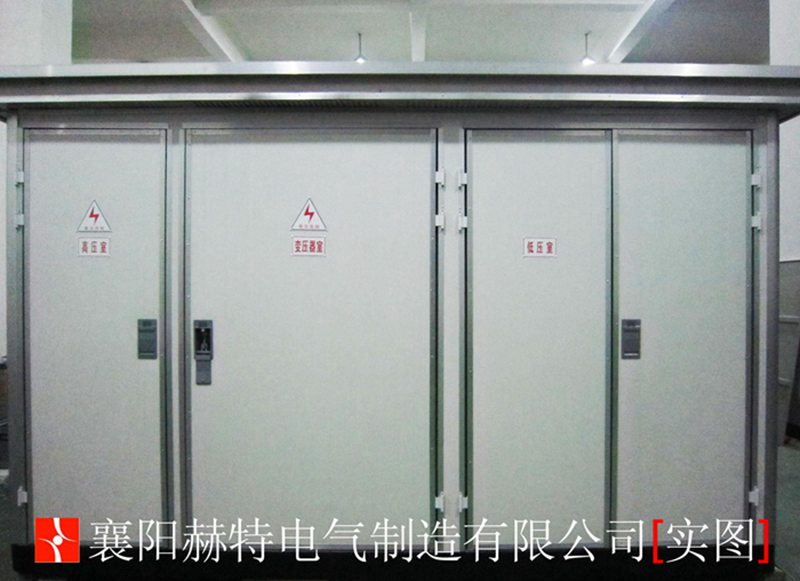

箱式变电站图片

箱式变电站

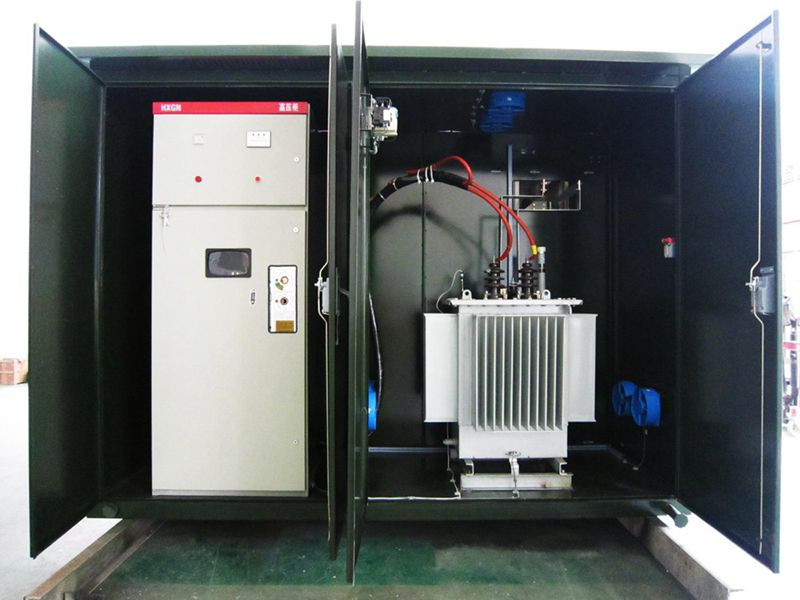

箱式变电站图片:

概    述

  YBM系列是将组合式变压器、高压受电部分的负荷开关和保护熔断器装置、低压受电部分的负荷开关和保护熔断器装置、低压配电部分的计量和开关等组合在一起的成套变配电装置,是吸收国外先进技术,结合国内实际情况研制开发的一种新型成套变配电设备。具有体积小、投资少、操作方便、安装快速、维护简单等特点,因而在国内的配电系统中被广泛应用,特别适用于工业区、居民小区、商业中心以及高层建筑等各种场合。

产品工艺和特点

★ 结构紧凑合理、体积小,仅为同等容量欧式箱变的三分之一左右;

★ 成套性强、能深入负荷中心、提高供电质量、减少线路损耗,缩短送电周期

★ 全绝缘、全密封结构、对环境适应性强,且能美化城市环境、运行可靠及投资少;

★ 高压部分采用了全绝缘的高压进出线端子和电缆附件,使高压间隔内没有任何裸露的带电部

     分,具有安全可靠的运行特点。柜内安装有油位计和油温表。主要元件全部采用进口件。

★ 低压部分装设综合参数测试仪,定点测量电压、电流、有功电度、无功电度、温度等参数;

     装设的自动抄表装置,可通过载波或有线方式,自动抄录本变压器所有低压用户的用电量。

使用环境

海拔高度:不超过2000米;

环境温度:不高于+40℃,不低于-25℃;

年平均温差不超过20℃; 3.3风速不超过35m/s;

安装场所无爆炸危险,无化学腐蚀和剧烈振动;

冷却方式:空气自冷(AN)。

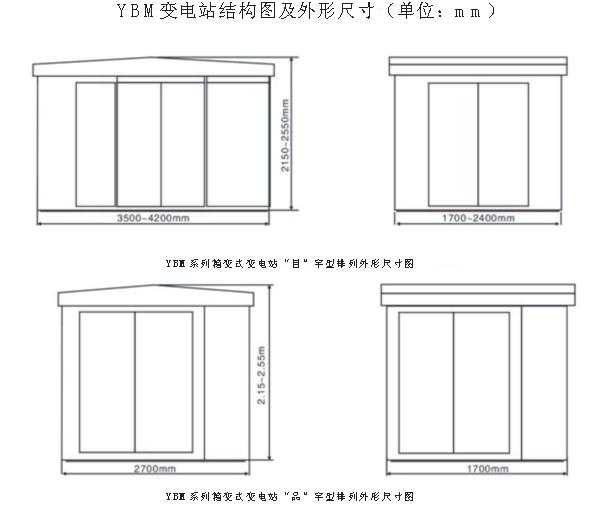

产品结构

 柜内分变压器部分和控制柜部分,其中变压器部分为全密封结构,绝缘油可选用高燃点或普通油两种。控制柜部分又分为高压室和低压室,高压室安装有:高压电缆插头、避雷器、负荷开关操作柄、无励磁分解开关手柄、插入式熔断器、压力释放阀、温度计、压力计、油位计、注油塞、放油阀等,复合开关、无励磁分接开关、插入式熔断器等均与变压器芯一同浸在变压器油中,高压电缆与变压器的连接采用时肘形电缆接插件。低压侧可按需求装设空气断路器、电流互感器,以及电流总计量表、电流表和电压表,还可根据用户需要配置输出回路及电容补偿装置。

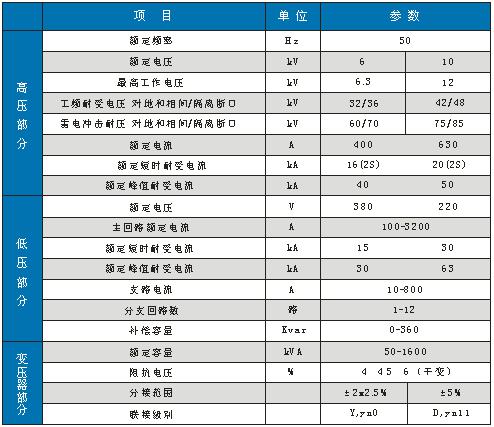

产品技术参数

订货须知

订货方在订货时应给制造厂提供与产品有关的下列数据:

产品名称、型号、一次线路方案、数量及交货期限;

主接线方案编号及系统图,排列及平面布置图。











箱式变电站简介

  箱式变电站(在IEC及欧洲称为高压/低压预装式变电站)是一种集成化程度高,工厂预安装、节能、节地的发展中设备与常规变电站相比,占地为1/20,工期为1/7,投资为1/2。在国外应用极度为广泛,在西欧占变电站总数的70%以上,美国为90%。在我国应用为10%,是一种方兴未艾的装备。

  本产品在世界上有三大流派,(1)欧洲式:特点是防护性好,多了一个外壳,变压器散热不易,要降低容量运行;(2)美国式:特点是变压器保持户外设备本质,散热好,结构紧凑,但是在我国10kV电网系中性不接地系统,因此一相熔丝熔断时不能跳开三相负荷开关,造成非全相运行,危及变压器及用电设备,并且不易实现配电自动化;(3)中国式:从欧洲式派生而来,结合中国用户需要改进而成,但是符合中国电力部门各种法规标准要求,可铅封电能计量箱,无功补偿,一应俱全。



美式/欧式箱变区别

一、美式箱变和欧式箱变的区别:

1美式箱变

1)、箱变的接线形式

一路或两路10KV进线;

单台变压器,容量一般选用500KVA~800KVA;低压出线电缆4~6路。

2)、箱变的主要部件

变压器、10KV环网开关、10KV电缆插头、低压桩头箱体等主要部件组成。它具体积小、有造价低便于安装等优点。

美式箱变的优缺点

3)、优点:体积小占地面积小、便于安放、便于伪装,容易与小区的环境相协调。可以缩短低压电缆的长度,降低线路损耗,还可以降低供电配套的造价。

4)、缺点:供电可靠性低;无电动机构,无法增设配电自动化装置;无电容器装置,对降低线损不利;噪音较Ⅲ型站和Ⅴ型站要高,因为Ⅲ型站和Ⅴ型站是将变压器安放在室内,起到隔音的作用;另外,将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射;由于不同容量箱变的土建基础不同,使箱变的增容不便;当箱变过载后或用户增容时,土建要重建,会有一个较长的停电时间,增加工程的难度。



2欧式箱变

1)、箱变的接线形式

a、  单台配变形式—两路10KV进线;

单台变压器容量一般在500KVA~800KVA;低压出线电缆一般为4~6路。

b、  两台配变形式—两路10KV进线;两台变压器,每台变压器的容量在500KVA~800KKVA;低压出线电缆一般为8~12路。

2)、箱变的主要部件

    变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成,相当于将Ⅲ型站的设备紧凑安装在金属的箱体内,使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大,造价也比美式箱变要大。

3)、优点:噪音与Ⅲ型站和Ⅰ型站相当;辐射较美式箱变要低,因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用;可以设置配电自动化,不但具有Ⅲ型站和Ⅰ型站的优点,而且还有美式箱变的主要优点。

4)、缺点:体积较大,不利于安装,对小区的环境布置有一定的影响;



二、由于箱变的结构的不同使用的地方也不同,供电的网络也不同

    因为美式箱变和欧式箱变的结构不同可靠性不同,因此适用的场合也不同。当美式箱变的容量选用的较小而小区的建筑面积较大时,应用的箱变会增加很多,从而使在架空线上支接的负荷点增多;当减少架空线的支接负荷点时必定要增加箱变的串接数量,从而使网络结构薄弱。要克服小容量箱变而带来的网络结构薄弱的问题,最好使用环网站解决。

1、美式箱变的适用地方

    鉴于美式箱变的结构特点和优缺点,美式箱变适用于对供电要求相对较低的多层住宅和其他不重要的建筑物的用电。根据我们的实际使用情况看,美式箱变配上小型的环网开关站后,完全适用多层住宅的供电需求。因为就是箱变发生故障,对居民的影响不大,但不适应于小高层和高层。

2、欧式箱变的适用地方

欧式箱变适用于多层住宅、小高层、高层和其他的较重要的建筑物。



  箱变主要技术条件

    箱变的设计使用年限为20年,箱变安装在阳光直接照射的场所。箱变内安装2台变压器,分为2个变压器室、1个高压室、1个低压室。高压室、低压室内有操作走廊。

    在变压器不超过630千伏安、高压环网为22变压器2馈出线、

低压出线不超过12400安培开关时,箱变的长为7600毫米,宽3200

毫米,高度不超过2700毫米。箱变顶部采用“坡顶”形式,“坡顶”底沿高度为2000毫米。箱变四面均有可开启的门。

    箱变基础底板采用14#(B)槽钢构成主结构(下图中黑实线)

其它部分也应采用不同标号的槽钢,同时对基础底板的荷载进行计

4.1.1设备名称:10千伏三相油浸式全密封卷铁心无励磁调压配电变压器。

4.1.2型号:S11-MRL

4.1.3额定容量315800千伏安(按设计、招标书要求执行)

4.1.4额定电压:

        高压侧:10±2*2.5%千伏(10.5±2*2.5%千伏)

        低压侧:0.4千伏。

4.1.5联结组标号: Dynll

4.1.6变压器高压端头采用肘型绝缘头。变压器与负荷开关之间

的电缆采用截面积为50平方毫米的高压铜芯交联聚乙烯电缆,变

压器低压端头至低压母线之间的导体须进行绝缘处理。

4.1.7三相油浸式全密封卷铁心无励磁调压(S11-MRL)配电变压器

生产厂为:按招标书要求执行。

4.2高压电器部分     环网柜型号:按设计、招标书要求执行

4.2.1技术性能

   型式                        负荷开关SF6气体绝缘

   操作方式                    目前为手动操作

   额定电流                         630

   额定电压                         12千伏

   工频耐压                         42千伏

   冲击耐压                         75千伏

   热稳定电流(3)                  20千安

   动稳定电流                       50千安

   断口工频耐压                     48千伏

   断口冲击耐压                     85千伏

   负荷开关关合短路能力             50千安

   接地开关关合短路能力             50千安,2

   寿命 630安                       >100

        0安                         >2000

   负荷开关十熔断器组合电器额定电流    200

   负荷开关+熔断器组合电器转移电流     1251

   使用年限                            >25

     投切空载电缆充电电流      30

     投切空载变压器电感电流    16

4.2.2进出线电缆规格及附件

 进出线电缆为3X120平方毫米  3x300平方毫米铜芯电缆

 (ZRC-YJY28715千伏)

变压器出线配套选用单芯电缆,电缆截面为50平方毫米。

电缆线芯端子以螺栓连接。按供货产品结构要求,配套提

供相应规格的电缆终端附件,如直角式靴形绝缘罩等。

4.2.3其他附件

带电显示器(带核相插孔)——————————按回路配置

操作手柄——————————————  ———每站二个

 负荷开关柜连接进出线电缆所必须的附件负荷开关及接地

开关操作机构孔的锁鼻予留加装电动操作及远方控制装置的位置。负荷开关+熔断器组合电器回路,负荷开关须加装分励脱扣装置(用于变压器过温掉闸)。进线柜接地开关的操作孔须进行封堵,不能有任何操作的可能。进线柜取消接地开关与前柜门的连锁。

4.2.4电缆故障指示器

     短路/接地故障指示器按回路配置电流型“SD-9860电缆线路短路、接地故障指示器”,故障指示器须具有远方传输接点和远方复位控制接点,在未接到复位指令时故障指示器闪光指示须大于4小时。B相配套安装电流表一只,电流表满刻度为400安培。

4.3  低压电器部分

   4.3.1技术规范

   1、开关柜型号                     HXGN

   2、主母线额定电流(采用矩型母线)    1600安培

                    N相与土母线界面相同

                    PE线为主母线截面的二分之一

   3、额定绝缘电压                 600

   4、额定工作电压                 400

   5、短时耐受电流                 50千安、2

   6、峰值电流                    120千安

   7、  低压母联断路器设置自投装置并符合下列要求:



(1)  装设“自投自复”、“自投手复”“自投停用”三种状

    态的位置选择开关;

(2)  低压母联断路器自投装置应有一定的延时,继电器整定

    时间为(0-10),当低压侧主断路器因过载及短路故障

    分闸时,不允许自动关合母联断路器;

 (3) 低压侧主断路器与母联断路器须有电气联锁。

8、变压器计量

   低压主进开关配置测量及计量Cr,计量CT变比见设计图纸,计量CT精确等级为02级。

9、结构要求

 (1)柜的金属壳和隔板应可靠接地,导体须满足额定短时和

    峰值耐受电流的要求。

(3) 柜体保护等级为IP3X,地板和墙壁均不能作为壳体的一部

   分;柜底用钢板封闭,电缆由下部引入,电缆室应有足够的

   空间(安装孔距底板距离须大于500毫米)可以安装电缆。

 (3)柜内的母线和连接线(分支线)须用铜材,相序的排列是第一

    相A,第二相B,第三相C,从上到下,从左到右或从里到外。

 (4)电气净距:相间大于  20毫米;相对地之间大于 20毫米。

 (5)馈线柜中每路塑壳开关(MCCB)前须有隔离电器(TJ开关)

 (6)馈线柜中每路塑壳开关出线端,采用与一次引线同截面的铜

排,经绝缘子固定后,予留连接电缆(240平方毫米电缆)

安装孔。

 (7)采用透明柜门,馈线柜塑壳开关须开柜门后操作,电容器柜

可采用对开门方式。透明材料选用具有“抗爆”特性6毫米

厚度的聚碳酸脂板。

 (8)导体、主母线及支线均采用矩形母线,并做绝缘处理。

 (9)柜体尺寸:

   进线柜宽800毫米、深450毫米、高1900毫米

   馈线柜宽600毫米、深450毫米、高1900毫米

   电容柜宽600毫米、深450毫米、高1900毫米

4.3.2元件的技术条件

(1)            空气断路器

   型号                                       MW

   开关极数                      3

   额定工作电压                  400

   额定绝缘电压                  1000

   额定冲击耐受电压              12000

   极限分断能力                  42千安

   电气寿命                      1000

   机械寿命                      7000



箱式变电站特点

1.1.1 技术先进安全可靠

箱体部分采用目前国内领先技术及工艺,外壳一般采用镀铝锌钢板,框架采用标准集装箱材料及制作工艺,有良好的防腐性能,保证20年不锈蚀,内封板采用铝合金扣板,夹层采用防火保温材料,箱体内安装空调及除湿装置,设备运行不受自然气候环境及外界污染影响,可保证在-40℃~+40℃的恶劣环境下正常运行。

箱体内一次设备采用单元真空开关柜、干式变压器、干式互感器、真空断路器(弹簧操作机构)等国内技术领先设备,产品无裸露带电部分,为全绝缘结构,完全能达到零触电事故,全站可实现无油化运行,安全性高,二次采用微机综合自动化系统,可实现无人值守。

1.1.2 自动化程度高

全站智能化设计,保护系统采用变电所微机综合自动化装置,分散安装,可实现"四遥",即遥测、遥信、遥控、遥调,每个单元均具有独立运行功能,继电保护功能齐全,可对运行参数进行远方设置,对箱体内湿度、温度进行控制,满足无人值班的要求。

1.1.3 工厂预制化

设计时,只要设计人员根据变电站的实际要求,作出一次主接线图和箱外设备的设计,就可以选择由厂家提供的箱变规格和型号,所有设备在工厂一次安装、调试合格,真正实现变电所建设工厂化,缩短了设计制造周期;现场安装仅需箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验、传动试验及其它需调试的工作,整个变电站从安装到投运大约只需58天的时间,大大缩短了建设工期。

1.1.4 组合方式灵活

箱式变电站由于结构比较紧凑,每个箱均构成一个独立系统,这就使得组合方式灵活多变,我们可以全部采用箱式,即35kV10kV设备全部箱内安装,组成全箱式变电所;也可以采用35kV设备室外安装,10kV设备及控保系统箱内安装,这种组合方式,特别适用于农网改造中的旧所改造,即原有35kV设备不动,仅安装一个10kV开关箱即可达到无人值守的要求。

1.1.5 投资省、见效快

箱式变电站(35kV设备户外布置,10kV设备箱内安装)较同规模综自变电站(35kV设备户外布置,10kV设备布置于户内高压开关室及中控室)减少投资40%~50%。

1.1.6 占地面积小

以上例来说明,因选用箱式变电站无房建工程量,变电站占地面积减少约70m2,符合国家节约土地的政策。

1.2箱式变电站在农网建设(改造)中的应用

在农网建设(改造)中,箱式变电站模式被广泛采用。如新疆某地一座新建35kV终端变电所,主变容量2×3150kVA,采用三相双绕组无励磁调压电力变压器,电压等级为35±2×2.5/10.5kV35kV架空进线一回,主变高压侧采用35kV真空负荷隔离开关和快速熔断器配合使用,替代35kV真空断路器,降低造价,能在熔断器一相熔断,缺相运行时,实现联动分闸。10kV部分采用箱式配电站布置形式,10kV电缆出线6回,其中一回为无功补偿回路,一回备用。35kV10kV母线均采用单母线不分段接线形式。所变设置在35kV进线侧,容量为50kVA,电压等级为35±5/0.4kV。

箱式配电站电气二次系统采用微机综合自动化系统。



新建居民住宅箱式变电站技术规范



1   用途要求

     本技术规范仅适用于新建住宅区的供电工程。

2   本条件制定依据

     根据国标(GB)IEC及北京供电局的有关规定。

3    使用条件

31  电网运行条件

   3.1.1额定电压    10千伏

   3.1.2最高电压    12千伏

   3.1.3额定频率    50赫兹

   3.1.4  10千伏配电网中性点中性点经小电阻接地。

3.2  使用环境

   3.2.1海拔高度小于1000

   3.2.2环境温度-2540

   3.2.3相对湿度≤95(20±5)

   3.2.4日温差  ≤25

   3.2.5日照强度  01wcm(风速0.5ms)

   3.2.6抗震能力地面水平加速度    0.3g

                 地面垂直加速度    015g

        同时作用持续三个正弦波、安全系数≥167





户外箱式变电站

    箱式变电站是一种将中压开关设备、变压器、低压配电设备按照一定接线方案组合成一体的成套配电设备。它与常规的土建变电站相比,具有占地面积小、现场安装工作量少、安装周期短、可以自由移动、减少线路损耗、投资少等优点。因此,在国外得到了广泛应用,而目前在国内,随着城乡电网改造,箱式变电站得到更多用户的认可。     组合(箱式)变电站系三相交流50Hz6~12KV的户内外组合式变配电成套装置。产品以合理设计手段,使高压开关设备﹑变压器。低压电器元件有机地组合在一起或几个箱体内。

    主要用于:城市的生活小区﹑ 工矿企业﹑ 矿山﹑ 油田﹑ 码头﹑ 机场。也可以作为各种建设工地的临时性供电设备。  技术要求:

    箱式变电站一般用于户外,因此在结构上必须采取一系列措施,要防止凝露,否则会引起闪络放电;要防发热,否则轻则引起设备功率下降,重则烧毁设备,要防腐蚀,因为外壳在户外风吹雨淋之下很容易受到腐蚀;要防水,否则雨水进入箱式变电站后,会影响设备正产工作;要防爆炸,主要是从人身安全方面考虑。由于箱式变电站经常用在生活小区等场所,还要考虑它的外观,增加美学特点,甚至还要对它进行人性化设计,如不能太高,以免影响人们的视线,也不能太低,以免有人爬到变电站顶上,造成危险
