GCS低压抽屉式开关柜

GCS低压抽屉式开关柜图片:

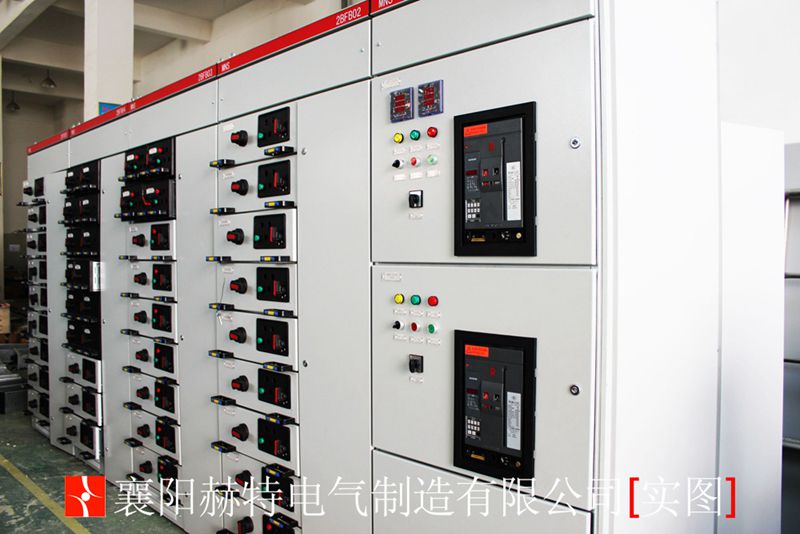

抽屉式开关柜图片

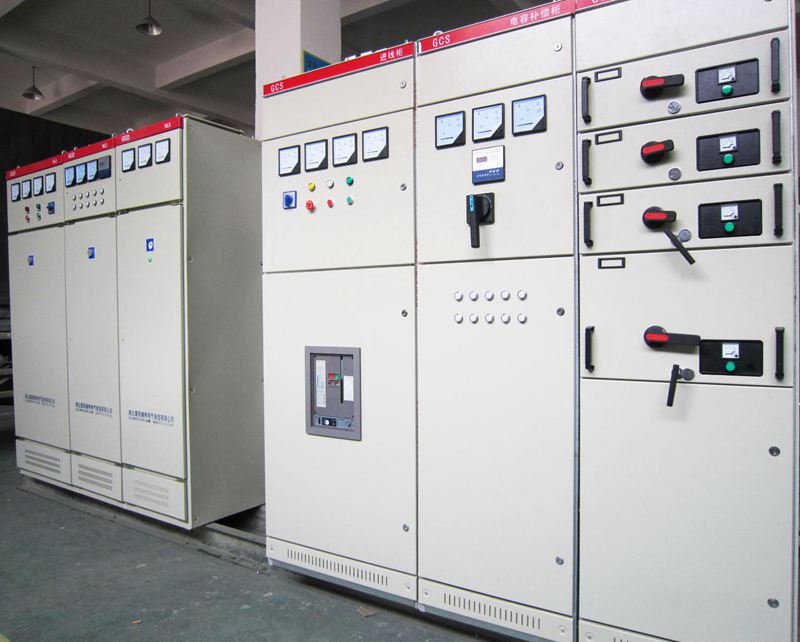

抽屉式开关柜图片

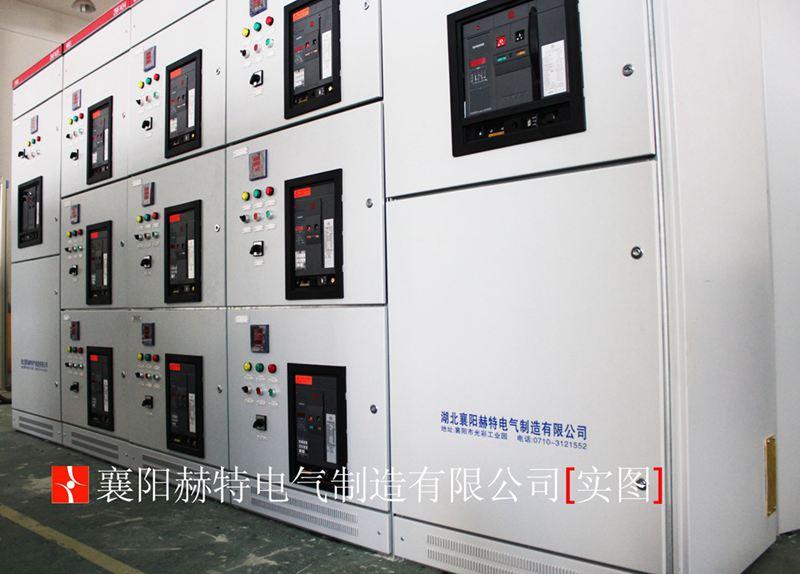

抽屉式开关柜图片


概    述

适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。主要用于大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380(400)/(660),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。



结构说明

主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm100mm的  9.2mm的安装孔,内部安装灵活方便;

水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施电缆隔室的设计可使电缆上下进出均十分方便;

功能单元的抽屉层高模数为160mm,分为1/2单元、1单元、3/2单元、2单 元、3单元五个尺寸系列,单元回路额定电流400A及以下,抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变,相同功能单元的抽屉具有良好的互换性,抽屉单元设有机械联锁装置。



抽屉式开关柜技术参数

 GCS是一种模块化、多功能的低压配电柜,采用柜体具有高度的灵活性:可根据用户的需要或不同的使用场合安装多种型号及规格的元器件,各类型的馈电单元可以装在同一列柜和同一台柜中;全组装式结构,特殊的型材结构及连接方式,可满足苛刻工期及供电连续性的要求;提供高水准的可靠性和安全性,人性化的设计,加强了对人身和设备的安全所需的保护。装置主回路共32118个规格,不包括由于辅助电路的控制与保护的变化而派生的方案和规格。



母    线

为提高母线动热稳定能力和改善接触面的温升,装置全部采用TMY-72系列硬铜排,水平母排置于柜后部母线隔室内,3150A以上为上下双层布置,2500A以下为单层布置。每相由2条或者4条母排组成,进一步提高了母排的动效应能力。

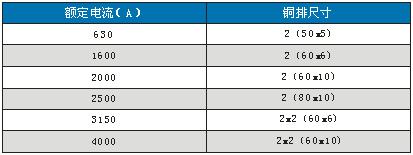

装置水平母排选用规格如下

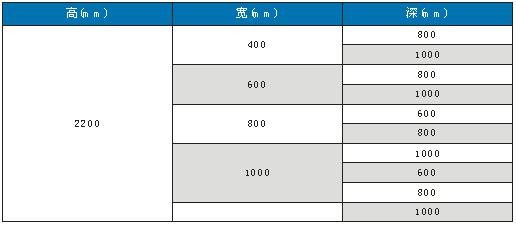

抽屉式开关柜柜体结构图


接地系统

★TTITTN-STN-C-S



性能特点

结构紧凑,节省柜体体积

柜体能背靠背排列

配电回路布置经济

全部选用标准元件,方便工程设计人员设计

全系列标准化

柜体可按工作和环境的不同要求设计出相应的防护等级

在一个柜体中可自由组合成不同形式,如固定式和抽出式

具备防电弧设计

按要求柜体可满足抗地震、抗振荡和抗冲击的要求

设备更新改进方便

柜体最大程度地做到免维修

设备运行连续性和可靠性高

操作人员人身安全有保障



 产品型号及含义 、用途

  GCS型低压抽屉式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所.    执行标准:



  本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求.

结构特点:

1,框架采用8MF型开口型钢,主构架上安装模数为E=20mm100mm的Φ9.2mm的安装孔,使得框架组装灵活方便

   2,开关柜的各功能室相互隔离,其隔室分为功能单元室,母线室和电缆室.各室的作用相对独立.

3.,水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施.

4.  电缆隔室的设计使电缆上,下进出均十分方便.

5,抽屉高度的模数为160mm.抽屉改变仅在高度尺寸上变化,其宽度,深度尺寸不变.相同功能单元的抽屉具有良好的互换性.单元回路额定电流400A及以下.

 6,抽屉面板具有分,,试验,抽出等位置的明显标志.抽屉单元设有机械联锁装置.1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用.

 7,柜体的防护等级为IP30IP40,还可以按用户需要选用.



订货须知

用户订货时需提供以下资料

产品排列布置图

主回路辅助回路电路图

柜体外观和颜色

有特殊要求时可与设计部门协商
