PGL低压无功补偿柜

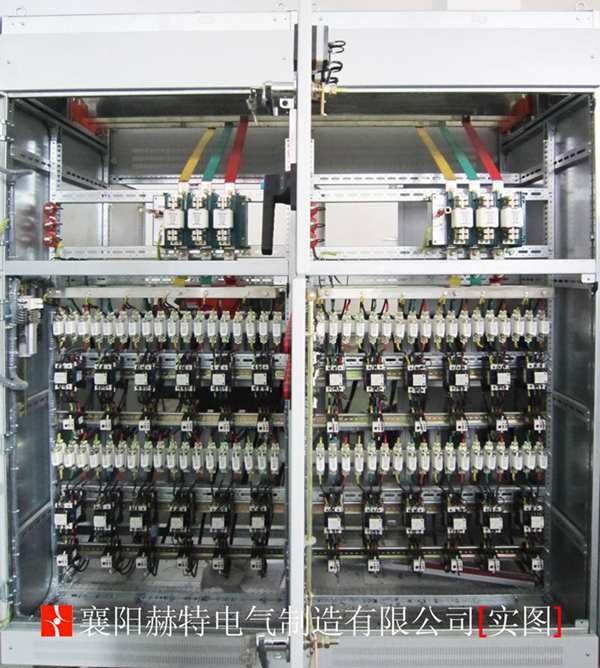

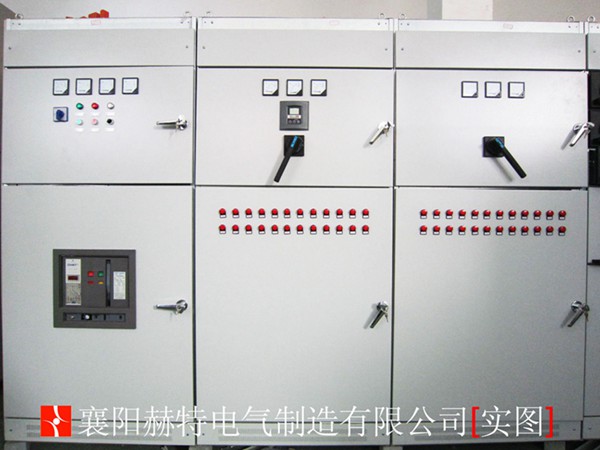

低压无功补偿柜高清实拍大图:

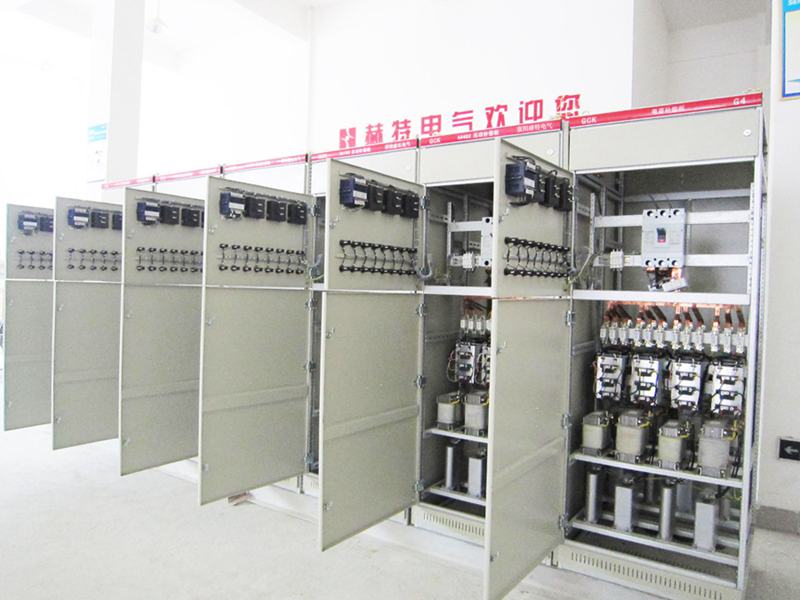

低压无功补偿装置图片
概 述
适用于380V,50Hz三相四线制配电系统的无功补偿,本装置是根据电网功率因数的变化,自动投切电容器组,使功率因数提高。
性能特点
★投切电容器速度快,精度高;
★采用先进技术,将不平衡负载的各相功率因数都提高到0.95%左右;
★采用容错运行技术,提高无值守状况下装置运行的可靠性;
★具有过压保护和过流保护,操作使用方便;
★采用自愈式电容器,体积小,重量轻,容量大;
★可改善电网电压质量,降低线损,提高变压器负载率和电器设备的效率。
★具备自放电功能,断电1分钟后可将残留电压降到50V以下。

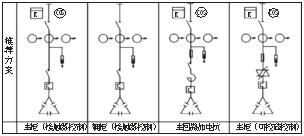

一次方案图

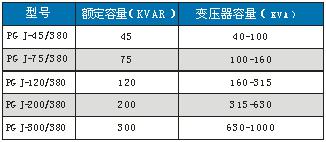

主要技术参数
注:★当变压器所负载的电机多为轻载时,应适当加大补偿容量。
★随着产品不断更新换代,外形及安装尺寸会有所变化,用户对尺寸有要求时,请在订 货时说明。
使用环境条件
★环境温度:-40℃~+50℃; 空气相对湿度:≤95%;
★海拔高度: ≤2000m(海拔2000m以上的可根据具体工况特殊设计);
★最高工作电压不应超过额定电压的110%(过渡过程除外);
★最大工作电流不应超过额定电流的1.3倍(过渡过程除外)。
符合标准
★低电压并联电容器:GB3983.2 — 89
后编:
低压无功补偿
术语:
涌流:电容器组投入电网时的过渡过电流。
电抗率:串联电抗器的感抗与并联电容器的容抗之比,以百分数表示。
放电器、放电元件:装在电容器内部或外部的,当电容器从电源脱开后能将电容器端子间的电压在规定时间内降低到规定值的设备或元件。
剩余电压:单台电容器或电容器组脱开电源后,电容器端子间或电容器组端子间残留的电压。
放电容量:放电器允许连接的电容器组的容量。
接入电网要求:
安装地点和装设容量,应根据分散补偿和降低线损的原则设置。补偿后的功率因数应符合现行国家标准《全国供用电规则》的规定。(一般不低于0.9)
无功补偿的作用:
功率因数低,电源设备的容量得不到充分利用,负载功率因数越低。通过变压器送出的有功功率就越小,有相当大的一部分功率在电源和负荷之间来回传输,这部分功率不能做有用功,变压器不能被充分利用。其次功率因数偏低,在线路上会产生较大的压降和功率损耗。线路压降增大则负载电压降低,有可能使负载工作不正常,线路上的功率损耗增大就会造成电能的浪费。
补偿方式:
集中补偿:电容器组集中安装在总降压变电所6~10kV母线上,提高整个变电所的功率因数,这样可减少高压线路的无功损耗,提高变电所的供电电压质量。
分组补偿:电容器组安装在终端变电所的高压或低压线路上。
就地补偿:将电容器安装在感性负载附近,就地进行无功补偿。
静态补偿:电容柜的控制器测出电路的功率因数并决定要补偿的电容器,并投入电容器补偿,需要一定的时间。特别是某个或几个电容器从电路中切除后需要有一定的时间间隔进行放电,才可以再次投入。有的负载变化快,这时电容器的切除、投入的速度跟不上负载的变化,所以称为静态补偿。
静态补偿的优点:价格低,初期的投资成本少,无漏电流。
缺点:涌流大,即使采用了限流接触器,涌流仍可达到电容器工作电流的十几倍。寿命短,故障多,维修费用多。
动态补偿:采用可控硅控制电容器的接入和切除,选择电路上电压和电容器上电压相等时投入、切除,此时流过可控硅和电容器的电流为零。解决了电容投入时的涌流问题。
动态补偿的优点:无涌流,无触点,使用寿命长,维修少,投切速度快(≤20ms)
缺点:价格高,发热严重,耗能,有漏电流。
