TBB高压无功补偿柜

文章来源:赫特电气时间:2019-08-05 点击数:

TBB系列高压并联无功功率补偿装置

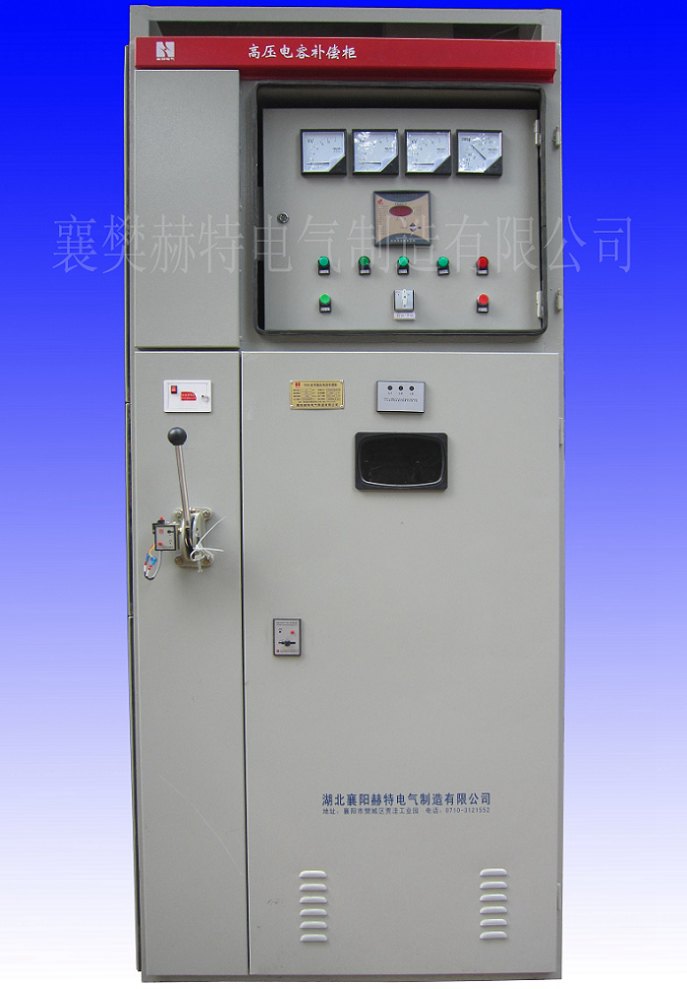

TBB高压无功补偿装置高清大图:

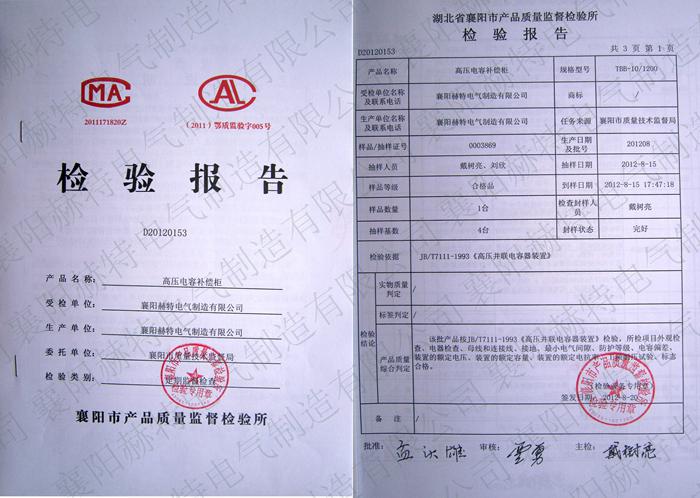

襄阳赫特电气制造有限公司-TBB高压并联无功功率补偿装置检验报告高清大图:

概   述

  TBB系列高压并联无功功率补偿装置是用于6KV10KV 电力系统中改善功率因数,调整电压,降低电网损耗的容性无功功率补偿装置。同时也广泛应用于冶金、矿山、建材、石化、给排水等行业的大功率高压电机设备上,与电机并联运行,提高功率因数,降低线路损耗、节省能源、稳定电压、改善电网质量。



性能特点

★采用优质三相电力电容器,运行温升低,放电起始电压高,密封性好,可靠性高;

★电容器内置放电元件,补偿装置脱离电网后,3分种内可将残留电压 降低在50V以下;

★改善用电设备的功率因数,能提高到0.95以上,可降电流10~20%;

★提高设备运行效率,减少线路无功损耗;

★改善供电质量,提高电气设备出力,提高变压器负载率和电器设备的效率;增加供电能力;

★配有高压带电显示器、电磁锁、观察窗,具有强制闭锁功能。

★结构设计合理,使用方便,可与电机同步投切。

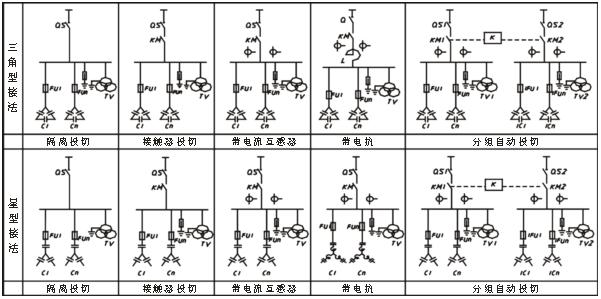

一次方案图

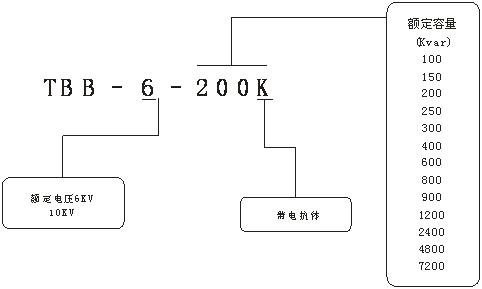

型号含义



使用环境条件

★环境温度:-40℃~+45℃;

★空气相对湿度:≤95%;

★海拔高度:≤2000m(海拔2000m以上的可根据具体工况特殊设计);

★最高工作电压不应超过额定电压的1 10%(过渡过程除外);

★最大工作电流不应超过额定电流的1 .3(过渡过程除外)



符合标准

GB3983.2 — 89     IEC87111997:高电压并联电容器

GB50227:并联电容器装置设计技术规范

DL462:高压并联电容器用串联电抗器订货技术条件

GB5316:串联电抗器

GB11032:交流无间隙氧化锌避雷器



订货须知

订货时请提供以下资料:

★提供补偿装置的型号、电压等级、容量以及其它要求;

★补偿装置进出线方式;

★若客户有特殊要求,请与我公司协商订做。



后编:





高压无功补偿装置技术说明

一、概

  TBB型高压无功自动补偿装置,适用于大中型电力户6KV10KV供电线功自踪补偿,通过对母线上电容器组的投切来实现对无功功率的控制。

功能特

1、 容器组循环投切,先投先切,投切延定。

2、 故障微机保护单元切除并闭锁该组电容器,其它容器正常行。

3、 根据系电压及功率因数和功功率投切容器组,使系的功率因数定在0.95----0.99,不会过补

4、 组电容器容量按系统无功的实际况设计

5、 RS-232 RS-485外通迅口。

6、 具有检测功能,自动检测内温度,并能控制容室排扇,排气降

7、 可本地和程控制容器

8、 退出,上动运行。

二、技术参数

术条

电压    6KV/10KV

最高电压    7.2KV/12KV

率:        50HZ

三、使用条件:

1、 安装位置:户内

2、 环境温度:-25+45

3、 最高温度: 85

4、 大气压力: 0.084MPA

5、 海拔高度:不超过2000

6、 无有害气体、蒸汽、导电性或爆炸性

7、地震基本烈度: Ⅷ度

8、相对湿度:月平均不超过90%,日平均不超过95%

9、爬距离: 2.5kV/cm





四、构组成

1构组成

置由柜体、隔离开关、避雷器、真空断路器、抗器、流互感器、电压互感器、逐式熔器、并联电容器及控制箱组成。

控制箱内有控制器、微机保护单元、流表(三相)、电压表、状态指示、本地控制按内/外控选择开关,从实现内/外控种控制方式。
