HGQ低压固态软起动器

文章来源:赫特电气时间:2019-07-08 点击数:

HGQ低压固态软起动器

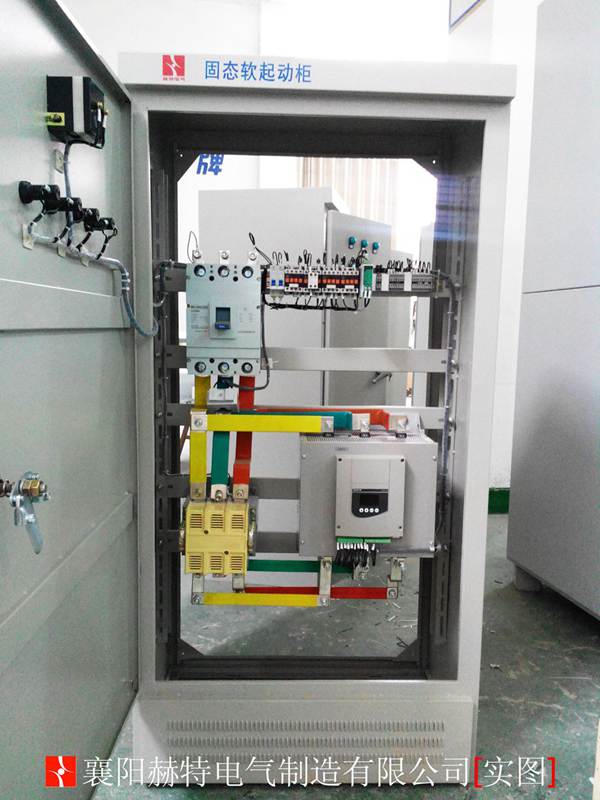

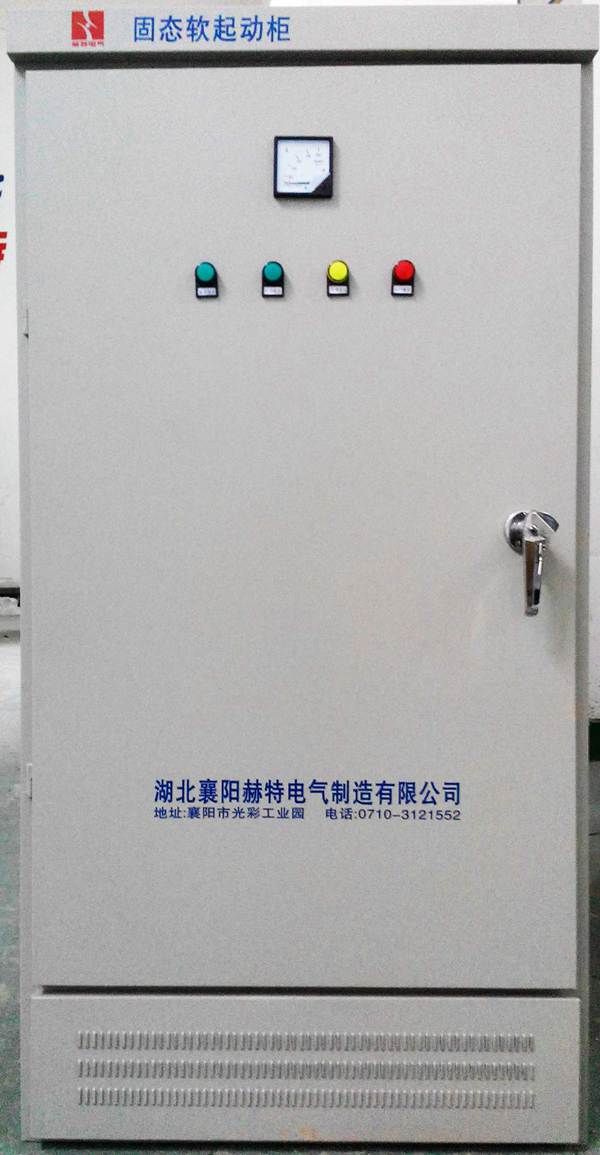

低压固态软起动器图片:

概    述

HGQ系列低压电机固态软起动器是起动过程中在电机定子回路中串入可控硅,并根据电机功率和负载状况,通过调整可控硅的导通角,将电机的起动电流控制在一定值上,进而实现电机的恒流软起动。适用于建材、冶金、矿山、石油、供水、供暖、制药等行业对630KW以下交流三相异步电动机的降压起动和节能控制。



工作原理

    HGQ系列低压电机固态软起动器是从电机的定子回路采集电流和电压信号,通过特殊变换处理后,来控制三路双向可控硅的导通状态,进而控制电机的起动电流和电机运行时输入功率,实现自动跟踪电机负载变化、自动调节输入功率的功能,达到完成电机的软起动和经济运行的目的。



性能特点

★起动电流小,起动过程平滑,起动速度快;

★可频繁连续起动,并可分别起动多台电机;

★具备恒流式和可编程斜坡式两种起动方式,起动参数可根据负载类型任意调整;

★全数字自动控制,工作稳定,可靠性高,调整、维修简便;

★对于电机过载,在540秒钟予以保护,对于电源缺相2秒钟内予以保护;

★具有故障自我诊断功能,并显示故障来源;

★具备软停车功能(特别适合泵类负载在水锤效应下的平稳减速)

★适用电压及功率:380V/400KW以内的三相交流异步电动机。



使用环境条件

★环境温度:-40~+50℃;

★相对湿度:≤90%;

★海拔高度 : ≤2000m(海拔2000m以上的可根据具体工况特殊设计);

★倾斜度:≤5°;

★地基稳定,无显著摇动和冲击振动;

★空气质量:无腐蚀性气体和导电尘埃。

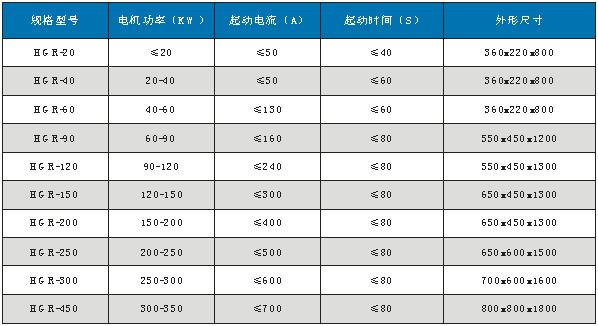

主要规格参数





典型接线图





订货须知

订货时请提供以下资料;

★电动机型号、额定功率、额定电流、额定电压;

★电动机拖动负载特性;

★柜体表面颜色;

★若客户有特殊要求,请与我公司协商订制。





后编:







控制原理

电机启动器决定使用软启动器。

软启动器的基本原理

通过控制可控硅的导通角来控制输出电压。因此,软启动器从本质上是一种能够自动控制的降压启动器,由于能够任意调节输出电压,作电流闭环控制,因而比传统的降压启动方式(如串电阻启动,自耦变压器启动等)有更多优点。例如满载启动风机水泵等变转矩负载、实现电机软停止、应用于水泵能完全消除水锤效应等。

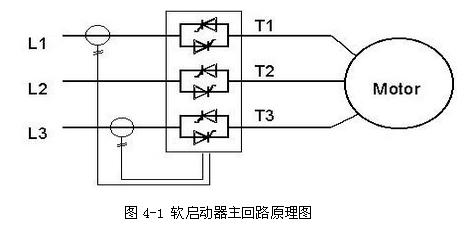

软启动器主回路原理图:





国内的电机软启动器控制系统一般都采用1台软启动器配1台电机的控制方案,了节省投资,经过多方论证,并且与**变频器有限公司的技术专家一起进行了模拟试验最终决定采用1台软启动器带2台电机的方案。同时,也为了最大限度地保障设备无故障连续运行,对原自耦启动柜进行了改造,保留原来自耦启动的全部功能,并且利用原自耦柜中的运行接触器,作为软启动器的旁路接触器,在软启动器启动完毕后将其旁路,以便软启动器可以继续控制其他的电机。软停止控制策略则正好相反,首先要将原自耦柜中的运行接触器断开,电机切换到由软启动器控制,然后启动软启动器的软停止功能,逐渐减小输出电压,将电机慢慢停下来,最后软启动器退出,等待接受下一个启动或停止操作。
