HGRJ系列高压电机固态软起动器

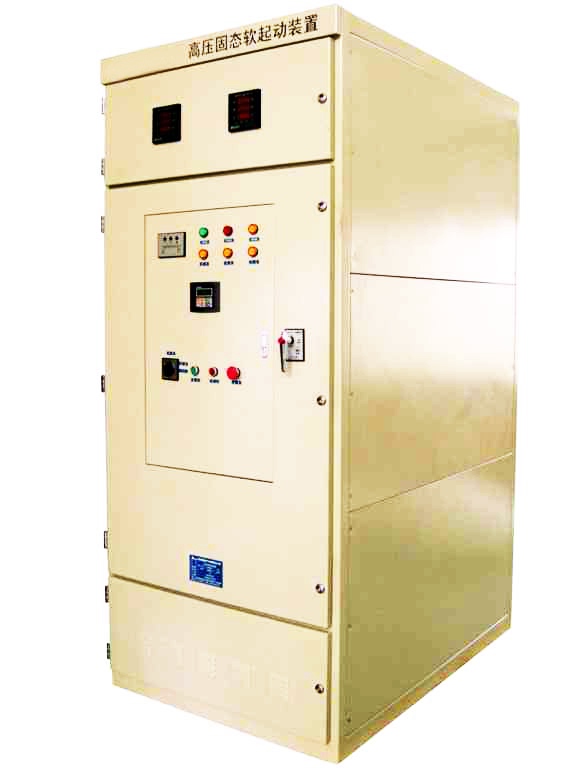

高压固态软起动器高清大图:

概    述

    HGRJ系列高压电机固态软起动器是用来起动(6000V10000V)高压交流异步或同步电机的软起动设备,它是在高压电机定子绕组与电源之间接入三相反并联晶闸管组件及电子控制设备。当电机起动时,按一定的规律(如恒流或电压斜坡)控制晶闸管的导通角,并连续改变电机定子绕组的输入电压直至全压,起动完毕后,旁路接触器吸合。另外,HGRJ系列高压电机固态软起动器还具有“软停车”功能,软停车时,电机定子绕组电压将平滑降低,由此,可避免驱动突然停滞,这对水泵驱动(可以避免水锤作用)或输送带很有用。

HGRJ系列高压电机固态软起动器可广泛用于钢铁、化工、冶金、建材、煤矿等领域。



工作原理

    HGRJ 系列高压电机固态软起动器是在电机定子回路接入三相反并联晶闸管组件并从定子上采集信号,运行时控制回路根据所采集信号发出指令来控制晶闸管导通角,实现自动跟踪电机负载变化调节输入功率,达到完成电机软起动的目的。



性能特点

★适用电压及功率范围广,可以与6KV10KV/20000KW以内的电机配套使用。

★具备软起动和软停车功能,全面保证系统的安全起停。

★带LCD显示器,可设置电机的起动方式、起动时间等参数。

★支持PROFIBUSMODBUS协议通过接口RS485实现。

★体积小,智能化程度高。

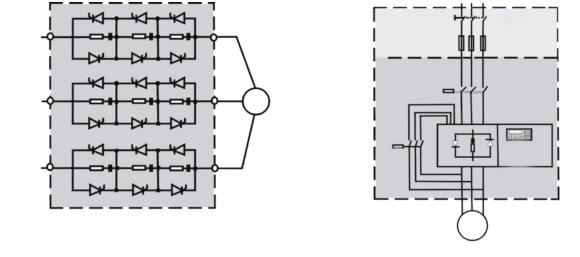

    HGRJ系列高压电机固态软起动器方框图              HGRJ系列高压电机固态软起动器接线图

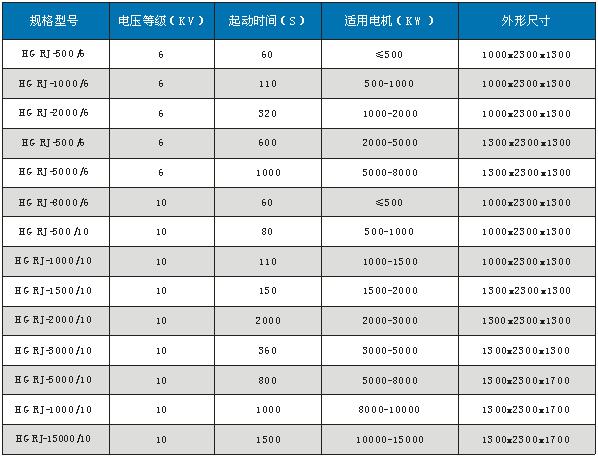

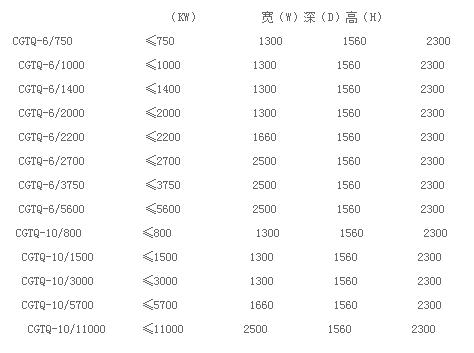

主要规格参数


注:★根据不同工况,外形及安装尺寸可能会有所变化,请以具体的产品为准。

★ 随着产品不断更新换代,外形及安装尺寸会有所变化,用户对尺寸有要求时,请在订货时说明。



使用环境

★周围空气温度不高于50℃,且24小时内平均温度不高于45,不低于-20℃。

★海拔高度不超过2000m

★没有火灾、爆炸、严重粉尘及腐蚀的场所。

★符合标准:GB3906-2006

                           GB/T13422-1992

                           GB/T4208-1993

                           GB/T11022-99











后编:









磁控软起动装置



应用范围



适用于冶金、石油、化工、建材、市政工程、水利水电、轻工、采矿、机械等工业领域的三相交流50HZ、额定电压为380V440V660V3.6 KV 7.2KV 12KV 、额定功率为75KW以上大中型鼠笼型交流异步(同步)电动机的各类负载平滑软起动。



工作原理及特点



采用DSP控制技术、电力电子技术及可控硅串并联技术对电动机进行全面控制和综合保护,与其它传统的起动方法相比较,其特有的智能控制方式,既可以方便准确的设置起动转矩、起动电流、起动时间、停机时间等参数,又可以与微机、PLC等进行联网控制。高压固态软起动器还具有体积小,功耗低,高可靠性,高灵敏度、无触点、免维护,无环境污染,安装方便等优点。

    可靠性高:装置的主要电路采用组件式结构,模块化安装方式;具有多重过电压吸收、保护技术;对瞬态的dv/dt、雷电冲击电压、操作波过电压、暂态过渡过程进行多层限幅钳位;对di/dt、阀开通过程均压、阀关断过程的均压都有独特的措施和方法。

     强弱电间隔离完善:系统强弱电间采用高抗干扰的数字式触发器与光纤隔离或CT隔离传输技术配套,避免了强弱电间相互干扰,使得装置的高压性能与低电压装置一样安全可靠;

     独特的故障检测回报和判断系统,能够迅速将检测结果传递到控制电路,声光报警并随时采取相应的措施来防止故障扩大;

     高压软起动器具有>96%高效率(可达97%)远比其它软起动器效率高得多;

    多种完善的保护功能:短路、过流、限流、过压、欠压、过负载、缺相、三相电流不平衡、过热、通信故障等各种故障状态报警及时处理保护保护软起动器及电机;

     独特的散热及设计使晶闸管部件得到有效冷却;

     任意可选的多种软起动功能,包括标准软起动、恒流软起动、双电压斜波起动,带突跳功能软起动等;在被控电动机的定子回路串入阻抗可以平滑改变的磁控电抗器,通过闭环控制系统,调整控制绕组中直流电流的大小,磁控电抗器的阻抗在预定的时间内由大到小自动无级减小至初始阻抗地2%,电动机端电压逐渐上升至全压,实现电动机的软起动。

本装置采用国际领先的计算机仿真技术,使整个起动过程可预测、可控制、可调整,可选择三种起动电流曲线(恒流、斜坡、突跳),友好的人机界面、方便的参数调整、设定、查询,起动时电动机均匀加速,无机械冲击,可连续多次起动,并有软停止功能,可满足不同工况的要求。



主要技术参数



  额定电压(KV)        6、 10

  额定功率(KW)       75010000

  控制电源               380V/220V

  起动次数               连续起动35次(环境温度25℃时)

  起动时间               520秒可调

  限流范围               1.5Ie3. 5Ie可调

  外壳防护等级           IP2X,    IP3X



执行标准



  低压成套开关设备和控制设备                 GB/T14084.   1----1993

                                           GB  7251.   1----1993

  335KV交流金属封闭开关设备               GB/T3979     1991

  高压开关设备和控制设备标准共用技术要求      GB/T11022     1999



使用环境条件



  环境温度;最高温度+50,最低温度-40

  空气相对湿度不超过90%

  海拔高度不超过2000m

  地面倾斜度不大于5°;

  安装地点无火灾、爆炸危险,无化学腐蚀及剧烈震动。

  注;若有特殊环境使用条件,请在定货时与我公司申明和协商。

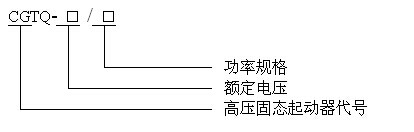

型号说明



产品规格

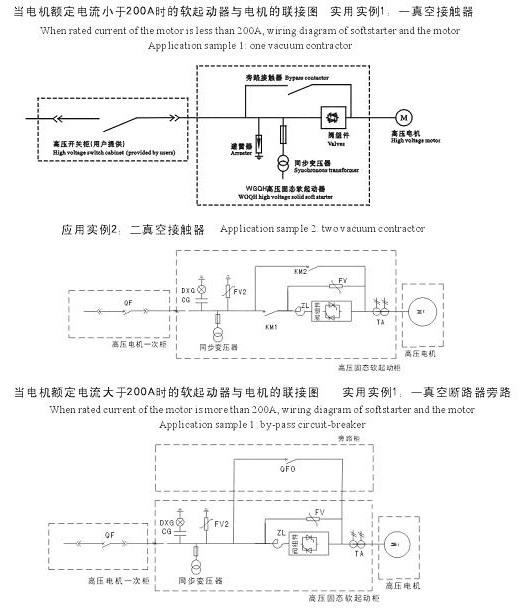

一次方案图

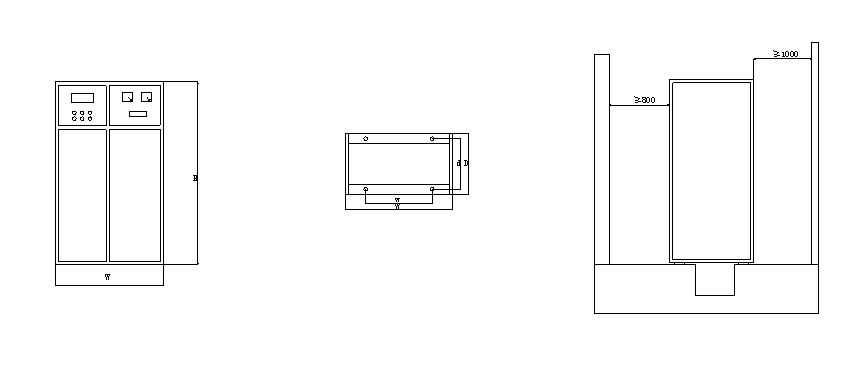

安装基础图
