KYN61-40.5高压开关柜

文章来源:赫特电气时间:2019-08-05 点击数:

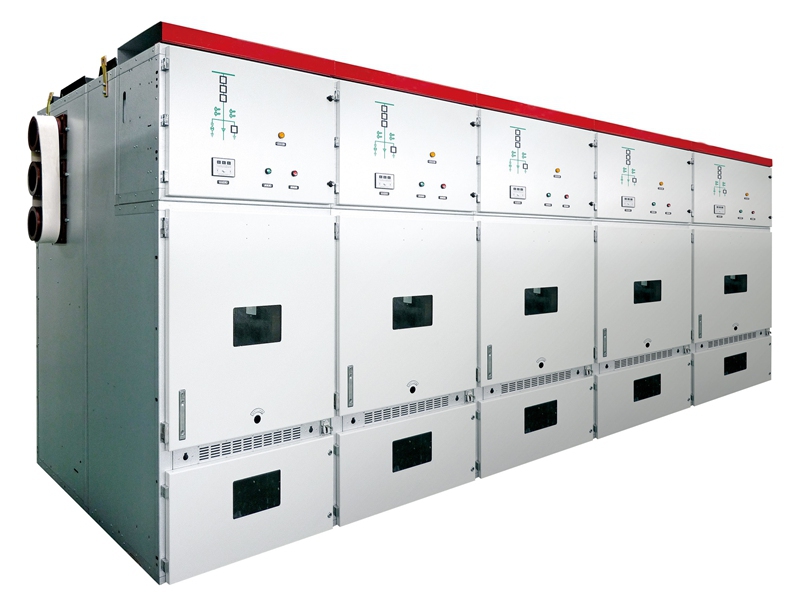

KYN61-40.5高压开关柜图片,35KV高压开关柜高清大图:

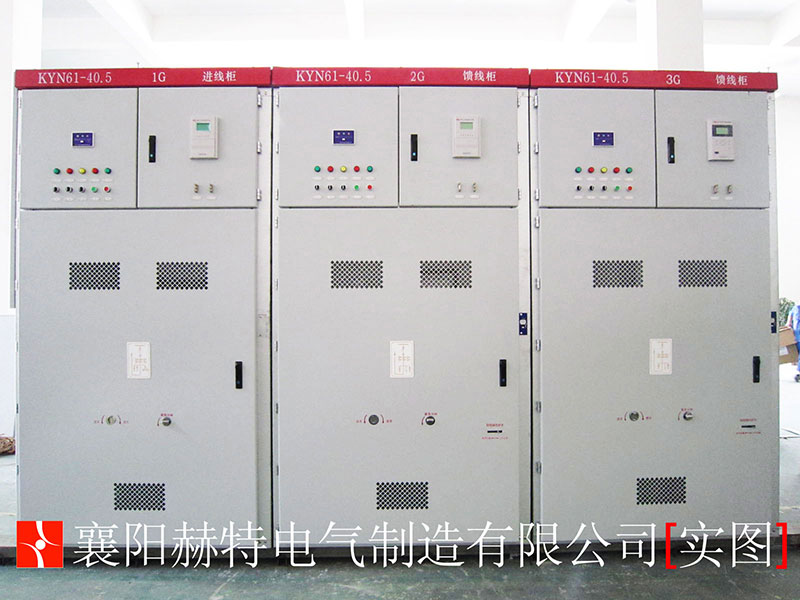

KYN61-40.5高压开关柜图片:


KYN61-40.5高压开关柜图片

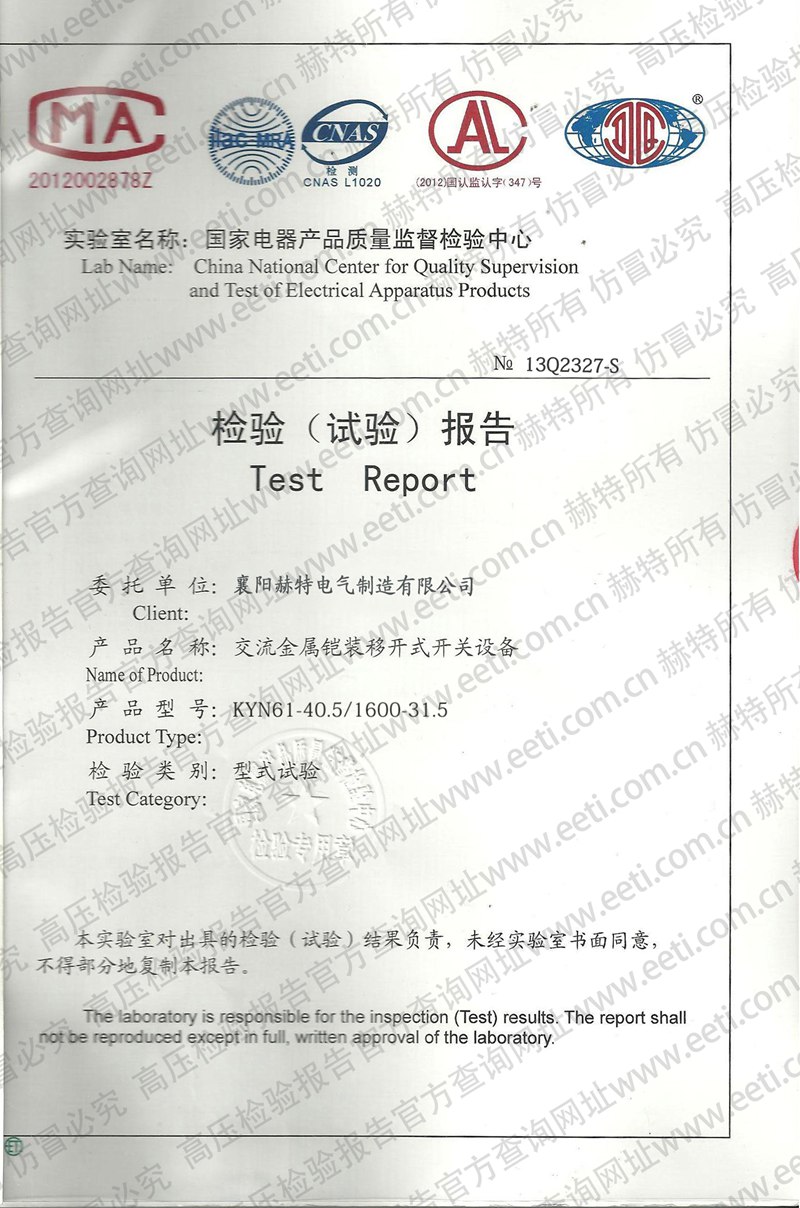

襄阳赫特电气制造有限公司-KYN61-40.5高压开关柜-35KV高压开关柜高压型式试验报告:



KYN61-40.5高压开关柜



KYN61-40.5高压开关柜基于国内市场对40.5kV开关柜和真空断路器的需求,根据国家重点技术发展计划项目,西安高压电器研究所研发了一种复合绝缘结构的KYN61-40.5/1600-31.5户内交流高压金属封闭开关设备.该产品性能优越,得到了电力部门和用户的一致认可,通过几年的可靠运行和总结经验,面对市场对产品小型化,智能化,提高可靠性和经济性的要求,我们在KYN61开关柜的基础上继续开发了它的小型化产品:KYN61A-40.5/1600-31.5户内交流高压金属封闭开关设备,(其外形尺寸在长宽高三个方向均减小了200mm)其配用的主开关为小型化的产品000型户内交流高压真空断路器.
它们的设计完全符合IEC62271GB1984-2003,GB3906-200X,GB11022-xx的标准规定,广泛应用于40.5kV三相交流50Hz的电力系统中,作为发电厂,变电所以及工矿企业接受于配电之用,对电路具有控制,保护和检测等功能.
该项目具有以下主要特点:
1.开关柜本体采用组装结构,结构简单,加工方便;
2.柜内采用同步开发的小型化元件如接地开关等,减小元件尺寸,减小操作功;
3.开关柜本体和断路器采用复合绝缘结构,有效提高绝缘水平,减小体积;
4.断路器采用上下布局结构手车式结构,有效利用开关柜高度空间,减小柜体深度尺寸;
5.断路器配用同步开发的新型灭弧室,管径显著减小,具有优良的开断能力;
6.断路器配用同步开发的弹簧操动机构,具有和断路器特性的最佳配合;
7.断路器一次回路电连接采用固定连接;且灭弧室触头压力调节无需拆卸极柱;
8.整机布局操作方便,配套连锁动作稳定可靠.

3、高压开关柜技术参数
3.1环境条件
3.1.1周围环境温度
上限+40
下限-10
3.1.2海拔不超过1000m
3.1.3环境温度:
月平均相对湿度不大于90%
日平均相对湿度不大于95%
3.1.4地震烈度及加速度不大于8
3.1.5适用于Ⅲ级污秽场所
4、系统参数
4.1系统标称电压:35KV
4.3额定频率:50HZ
4.4系统接地方式:不接地
5、技术参数
5.1断路器技术参数
5.1.1开关柜采用40.5断路器,断路器配宝光陶瓷真空灭弧室。

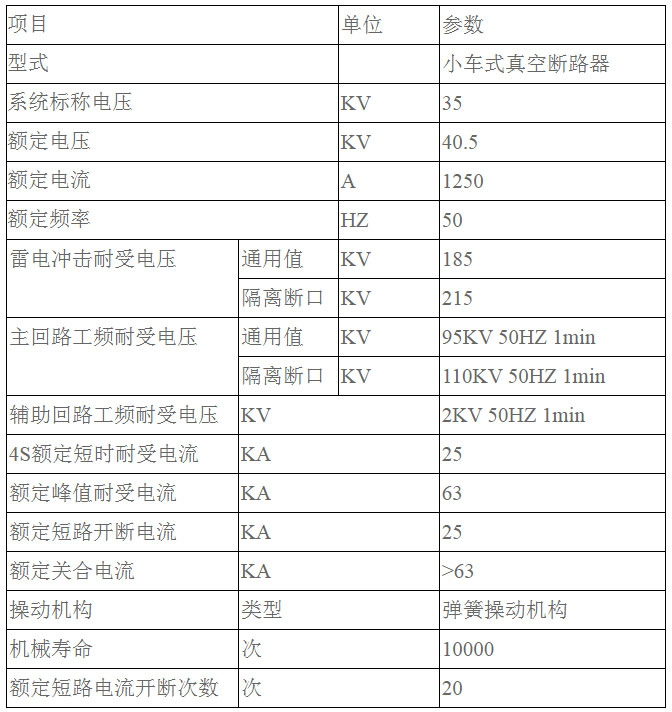

5.1.2断路器技术参数:


5.2
开关柜的技术参数
5.2.1开关柜为KYN61—40.5金属铠装移开式封闭开关柜。
5.2.2相数:三相
5.2.3母线接线方式:单母线分段
5.2.4设备最高电压:40.5KV
5.2.5主母线额定电流:1250A
5.2.6分支母线额定电流:1250A
5.2.7额定短时耐受电流(有效值)25KA(4S)
5.2.8额定短时耐受电流(峰值)63kA
5.2.9 1min工频耐压:
95KV(主母线对地及相间绝缘)
185KV(隔离断口间的绝缘)
5.2.10雷电冲击电压(峰值)
185KV(主母线对地及相间绝缘)
215KV(隔离断口间的绝缘)
5.2.11外壳防护等级:IP44
5.2.12断路器打开时的防护等级:IP2X
5.2.13外形尺寸:1400×2600×2800(宽××深)
5.3泄压装置
在断路器室、母线室和电缆室上方均设有泄压盖板。泄压盖板的一端用金属螺栓紧固,另一端用塑料螺栓固定,当柜内发生故障时,内部的高压气体能很容易的将泄压盖板冲开,释放压力,以确保操作人员的安全。
5.4带电显示装置
柜内可装监测一次回路带电状态的带电显示装置。该装置不但可以提示高压回路带电状况,而且可以与电磁锁配合实现强制闭锁手柄、门,从而提高产品的防误性能。
5.5柜体结构
5.5.1开关柜为金属外壳,其外壳及隔板包括活门的防护等级为IP4X标准,柜底用钢板封闭。
5.5.2高压开关柜外壳内外及隔板采取防腐防锈措施。
5.5.3母线、断路器及电缆出线等主要设备采用单独隔室。
5.5.4开关柜外壳和金属隔板可靠接地,设专用铜材质接地导体,接地导体(大于200mm2)满足额定短时和峰值时耐受电流要求。避雷器柜接地线独立引出接地。各柜接地线有集中接地螺栓,接地线经接地螺栓集中接地。
5.5.5接地母线能承受柜体的4S额定短路电流时电流而不超过规定温升。
5.5.6高压开关柜中各组件及其支持绝缘件的外绝缘采用加强型,其爬电比距不小于2.0cm/KV(SMC绝缘)
5.5.7断路器、隔离开关及互感器,避雷器等电气设备的安装位置便于运行中进行检查、巡视、检修,预防性试验及必要的更换等工作。
5.5.8开关柜内各相导体的相间及相对地间的净距离不小于300mm
5.5.9同型产品内额定值和结构相同的组件能互换。
5.5.10在运行位置上的隔离插头能耐受短路冲击电流,并保证接触良好,隔离插头符合SD201规定。
5.6联锁装置
5.6.1断路器手车只有在断开/试验位置或工作位置时,合上推进机构提手,断路器才能进行合分操作,而且在断路器合闸后,手车的推进机构无法操作,防止带负荷推拉断路器手车;
5.6.2只有当断路器退至断开/试验位置,手车才能从柜体拉出;
5.6.3仅当接地开关处在分闸时,断路器手车才能从断开/试验位置运动至工作位置,仅当断路器手车处于断开/试验位置时,接地开关才能合闸操作,这样实现了防止带电误合接地开关处于闭合状态时关合断路器。
5.6.4接地开关处于分闸状态时,电缆室门无法打开,防止了误入带电间隔;而电缆门打开后,接地开关不能分闸。
5.6.5断路器手车处于试验或工作位置而没有控制电压时,仅能手动分闸而不能合闸;
5.6.6断路器手车在工作位置时,二次插头被锁定不能拔除。
6、设计联络会、工程实施、安装管理、调试、试运行及验收
6.1设计联络会:根据工程需要,双方可进行设计联络会,以便解决设计及制造中的问题。设计联络会应有会议记要。
6.2工程中标后,工厂将提供与土建配合有关的图纸及要求。设备到货前,工厂将书面提供所需货物堆放和安装场地的资料。
6.3工厂将提供对设备进行调试和运行指导。
6.3.1调试:开关柜安装完毕后,应在买方工程师的监督下进行调试,以证明设备可以进行试运行。
6.3.2试运行:开关柜试运转在买方工程师监督下按规定进行,内容包括:
a)准备好有关试运行的一切技术资料。
b)试运转中检测所有数据。
c)运行和检测安全保护装置(包括手动操作及自动操作)。
d)开关柜的电控程序及接地按要求进行测试、调整好。
e)试运转前提供所有试运转程序,记录表格及要求,并参加试运转工作。
6.3.3技术指导:工厂派出合格的技术人员到现场进行指导安装、调试及试运行。
6.4验收
6.4.1现场验收:
开关柜到达现场后,买方应提前一周电传告知开箱验收的时间、地点。接买方电传通知后,工厂将及时派出人员参加开箱验收。开箱验收时应检查如下内容:
a)包装及密封是否良好:
b)型号、规格是否符合设计要求,设备应无损伤,附件、备件齐全;
c)产品的技术文件是否齐全;
d)按本标书要求外观检查合格;
开箱验收合格后,买方签署交货验收证书。
6.4.2工程交货验收:
买方在整个工程施工完毕,通过检测与试验证明全部满足标书要求,并且提供的图纸与资料也全部满足标书要求的情况,可最终接收。
a)验收时检查
在验收时,应按下列要求进行检查:
柜体的固定安装孔及接地应可靠,漆层应完好、清洁、整洁。
柜内安装仪表、电器元件应完好,安装位置正确,固定牢固。
所有二次回路接线准确,连接可靠,标志齐全清晰,绝缘符合要求。
抽出式开关柜内可移开部件在推入或拉出时应灵活,机械闭锁可靠,互换性好。
柜内一次设备的安装质量,验收要求应符合国家现行有关规定。
b)验收时应提交的文件资料:
工厂提供产品说明书、试验记录、合格证书及相关图纸等技术文件;
根据合同要注提供备品备件清单;
安装技术记录;
调试试验记录。
6.4.3验收合格条件
a)试运转性能、参数、达到标书要求;
b)试运转的问题得以全部解决;
c)工厂已提供合同的全部货物和资料。
工程最终验收合格后,买方签署设备验收证书。工程最终必须经过当地供电部门审验通过
