KYN28A-12高压开关柜

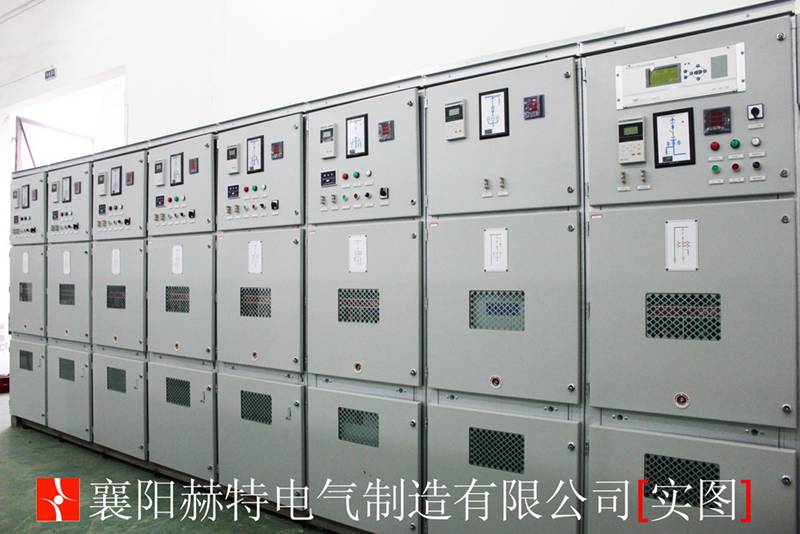

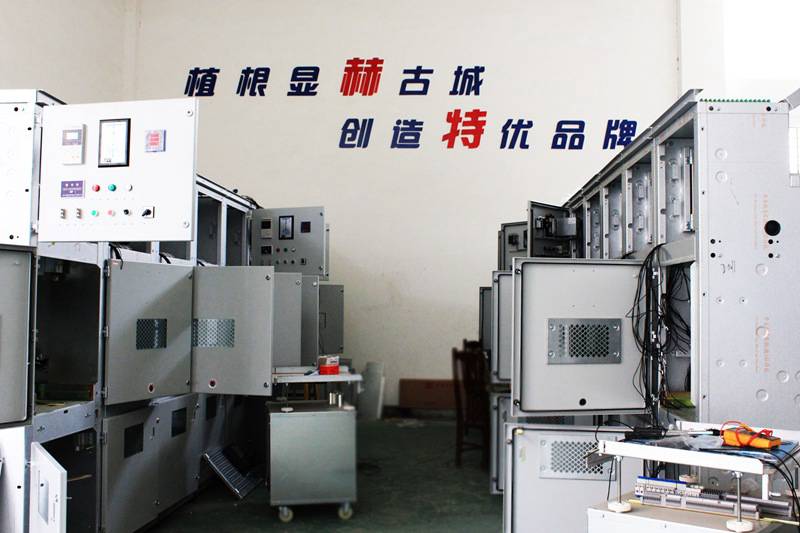

KYN28-12高压开关柜图片,10KV、12KV高压开关柜高清大图:

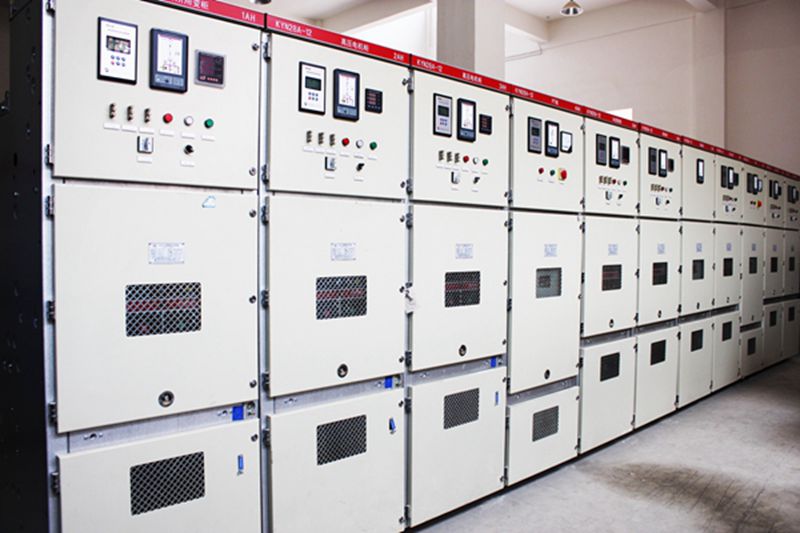

KYN28A-12高压开关柜

KYN28A-12高压开关柜图片

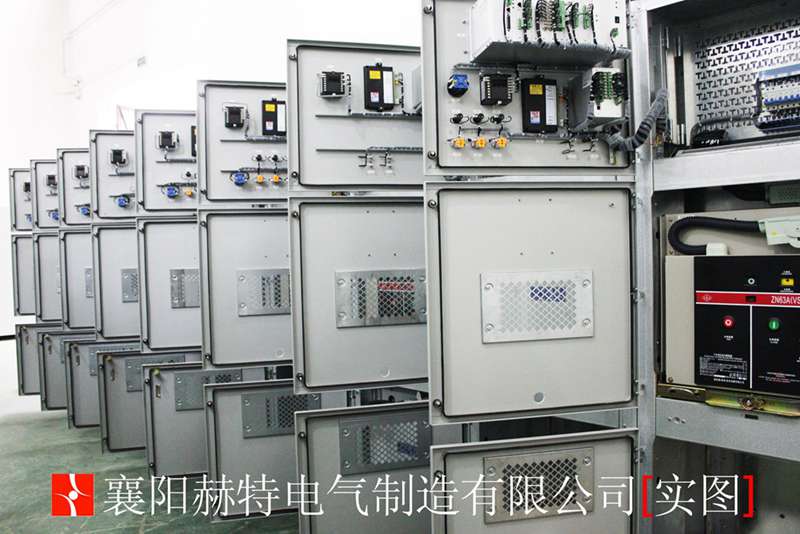

KYN28A-12高压开关柜图片

KYN28A-12高压开关柜

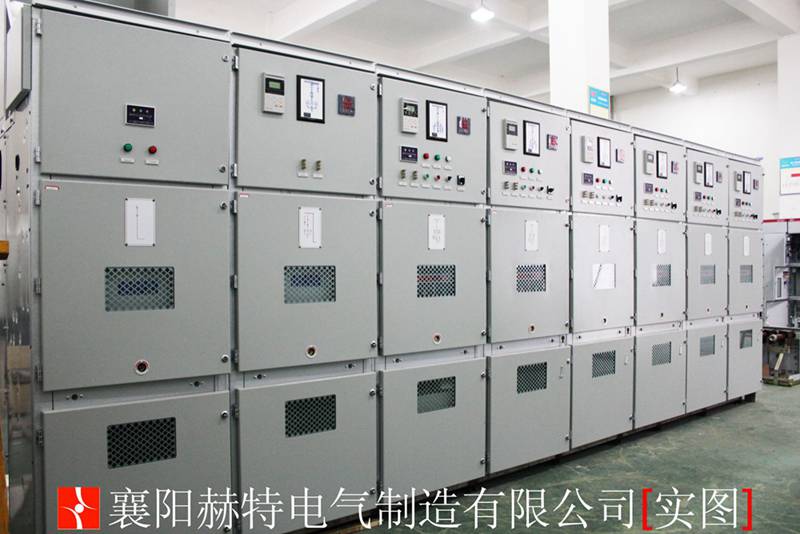

KYN28A-12高压开关柜图片

KYN28A-12高压开关柜

KYN28A-12高压开关柜图片

KYN28A-12高压开关柜

KYN28A-12高压开关柜图片

KYN28A-12高压开关柜

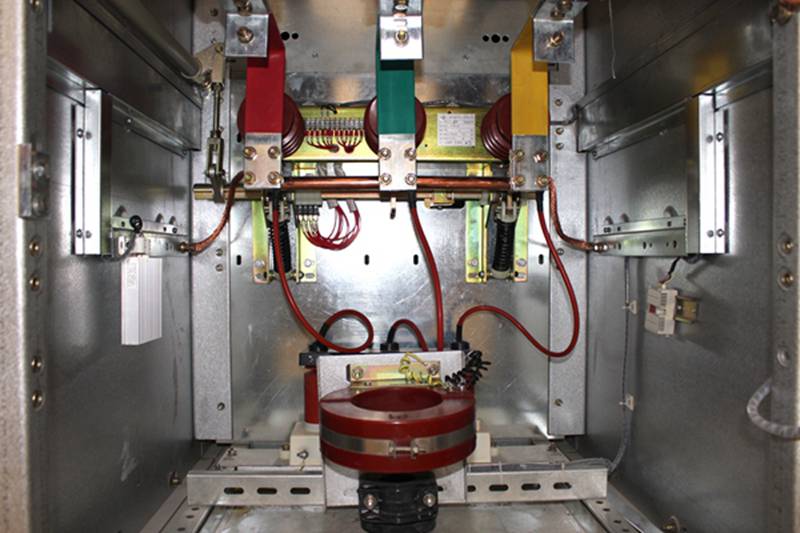

KYN28A-12高压开关柜内部图片

KYN28A-12高压开关柜

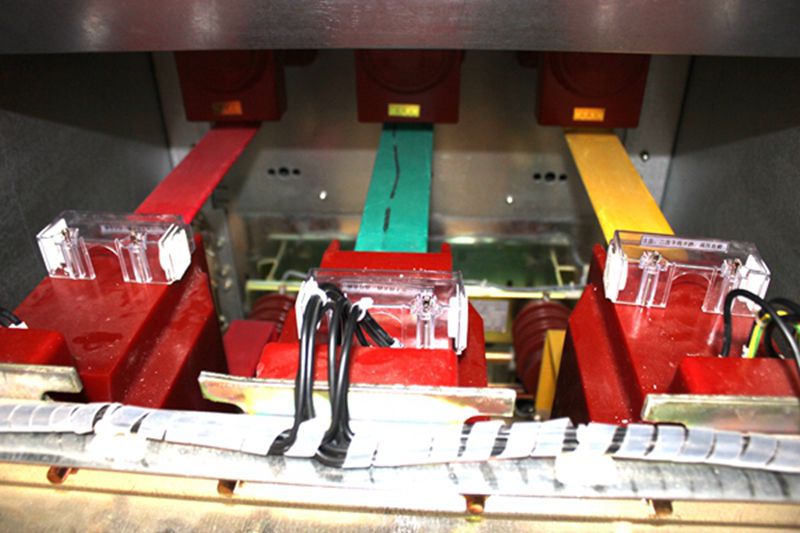

KYN28A-12高压开关柜柜内高清图片



襄阳赫特电气制造有限公司-KYN28-12,10KV高压开关柜高压型式试验报告:


概    述

KYN28(GZS)型户内金属铠装抽出式开关设备(以下简称开关设备),是目前国内最新的,具有现代化国际化水平的跨世纪产品。该开关设备系3-10KV三相交流50Hz单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等,实行控制保护、监测之用。具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,既可配用VS1真空断路器,也可配用ABB公司的VD4真空断路器,是一种性能优越的配电装置。



性能特点

完全金属铠装,组装式结构,组合方案广;

柜体选用进口的敷铝锌薄钢板,经 CNC 机床加工,采用先进的多重折边工艺,用拉铆螺母螺

    栓联接,且精度高、抗腐蚀、重量轻、强度高、零件通用性强;

可配装国产的 ZN63A12 系列或进口 VD4 系列真空断路器,适用性广、可 靠性高、

    实现长年免维护;

手车设工作、试验位置,各位置均有定位和显示装置,安全可靠;

各类手车按模数积木式变化,保证同规格车可自由互换,不同规格车绝对 不能进入;

由专用运载车运送手车,操作轻便、灵活;

电缆室可安装多达9根单芯电缆;

高可靠的联锁装置,完全满足五防要求;

各高压室均有泄压通道,确保人身安全;

面门装有观察窗,可观察室内元件工作状态

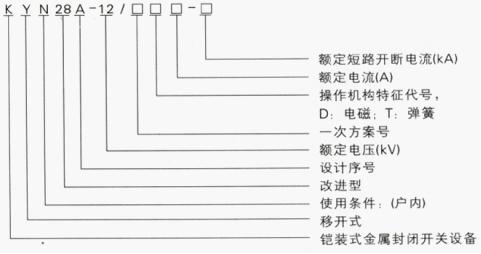

KYN28A-12高压开关柜型号说明:

使用环境条件

周围空气温度:-15℃+40℃

湿度条件:日平均相对湿度:≤95%,日平均水蒸气压力不超过2.2kPa

             月平均相对湿度:≤90%,月平均水蒸气压力不超过1.8kPa

海拔高度:≤2000m

地震烈度:≤8°

周围空气不受腐蚀性可燃气体、水蒸气等明显污染;

无经常性剧烈振动的场所;

在超过GB3906规定的正常的环境下使用时,由用户和制造厂商协商。

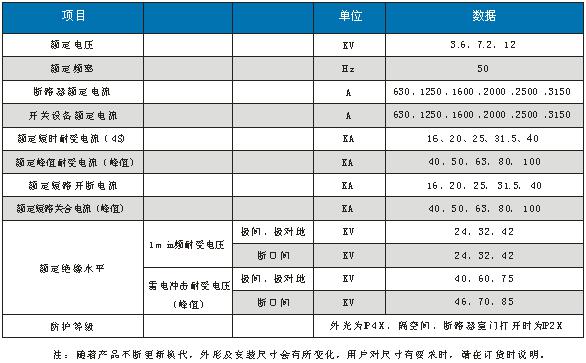

KYN28A-12高压开关柜主要规格参数


符合标准

本开关设备遵循如下主要现行标准:

★GB39063-35KV交流金属封闭开关设备》GB11022《高压开关设备通用技术条件》

★GB311.1-83《高压输变电设备的绝缘配合》

★GB763《交流高压电器在长期工作时的发热》SD/T318《高压开关柜闭锁装置技术条件》

★DL/T539《户内交流高压开关柜和元部件凝露及凝秽试验技术条件》GB3309《高压开关设备常温下的机械试验》

★GB2706《交流高压电器动热稳定试验方法》

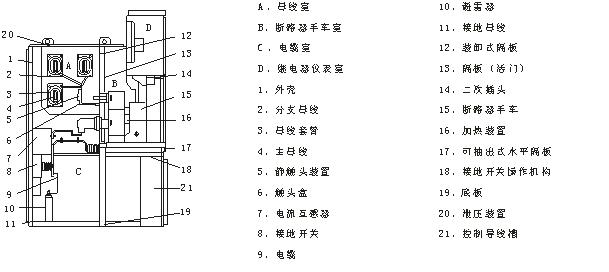

KYN28A-12高压开关柜结构示意图

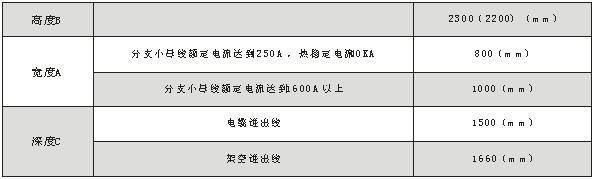

KYN28A-12高压开关柜外形尺寸


订货须知

开关柜在订货时购买方应提供如下资料

★ 完整的工程系统一次主接线图。

★ 柜体的平面布置图(如有母线桥时提供其安装尺寸及布置方式)

★ 柜顶小母线布置图。

★ 开关柜的备品备件数量和规格型号。

开关柜在特殊使用环境条件时,应在订货时以书面的形式提出。

★ 开关柜壳体或面板的漆色。

开关柜的交货期。
