HVP变负载进相器
概 述
HVP系列变负载进相器，是我公司针对负载变化的绕线式异步电动机的无功就地补偿装置，工作原理与普通静止式进相器基本相同。但控制与检测回路加入先进的单片机运算技术，能根据负荷较频繁的变化率实时跟踪，调节输出量的电压变化，能更为精确的调整补偿量的大小，让补偿效果更趋于理想。

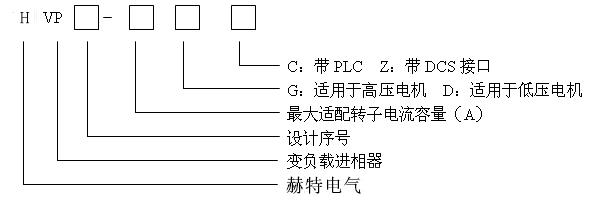

型号含义
适用场合
适用于负载变化频繁、且变化量大的绕线电机，如轧钢机、穿孔机、热磨机、破碎机等。能过通过判断电机的运行状态，进行实时的状态跟踪，实现负载变化下的动态补偿。

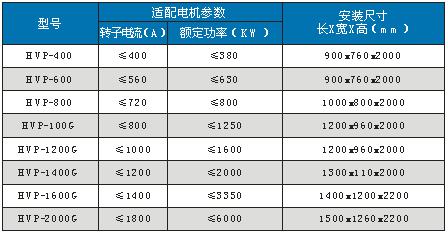

主要技术参数
性能特点
★自动跟踪电机运行状态的变化并自动调整相关参数达到最佳的补偿效果，是普通静止式进相器无法做到的。
★采用先进的交-交变频技术和微机控制技术，控制可靠性高。
★ 可使电机功率因数提高到0.95-0.99之间，无功功率降低60%以上。
★降低电机定子电流10%-20%，降低线损铜损20%-30%。
★ 电机温升显著降低，效率及过载能力大大提高，电机使用寿命延长。
★补偿性能优于电容补偿，不仅提高了线路的功率因数，更重要的是提高了电机自身的功率因数。
★有自动联锁保护功能，具有独立于电动机主回路外的工作系统，调试、维修、维护不影响生产。
★核心部件由我公司研制，能根据负载的变化率实时采集信号输入到中央处理蕊片，通过脉冲变换输入到可控硅，调整补偿精度更为准确。
符合标准
★企业标准：Q/XHR3—2005
订货须知
订货时请提供以下资料：
★柜体表面颜色；
★电动机型号、额定功率、定子电流、定子电压、转子电压、转子电流、额定功率因数COSφ；
★根据客户需要，可配套提供本公司生产的高、低压开关柜、液体电阻起动器；
★若客户有特殊要求，请与我公司协商订做。
后编：
HVP系列变负载进相器
■ 应用范围
适用于化工、木业、糖业、钢铁、冶金、矿山等行业中变负载转矩的绕线式异步电机的无功就地补偿设备。适用电机功率为75～10000KW。
■ 工作原理及特点
采用微型计算机和交交变频技术，通过电力电子器件生成与电动机同频、相位互差90、幅值相当的一个三相电源，串入转子回路中，改变转子侧的功率因数，进而改变定子侧的功率因数，达到无功补偿的目的。
它除了具备普通静止式进相器的功能外，还采用了闭锁控制原理，使其能够自动跟踪负载变化情况，根据负载的变化情况自动调节补偿量，使补偿效果无论在何种负载状况下始终保持在理想的补偿状态。
● 采用先进的交交—变频技术和微机控制技术，可靠性高。
● 可使电机功率因数提高到0.95～0.99之间的范围，无功功率降低60%以上。
● 降低电机定子电流10%～20%，降低线损、铜损20%-30%。
● 电机温升显著降低，效率及过载能力大大提高，电机使用寿命延长。
● 补偿性能远优于电容补偿：不只是提高了线路的功率因数，更重要的是提高了电机本身的功率因数。
● 综合性能优于旋转式进相机：微机控制，可自动跟踪电机运行状态变化并自动调整相关参数使补偿效果最佳；无转动部件，因而适应环境的能力更强。
● 变负载工况下的补偿性能远优于普通静止式进相器：采用双CPU控制，可适时根据负载变化调整相关参数，达到动态补偿的目的。使功率因数始终处于最优状态。
● 因效率提高而节能效果显著。
● 友好人机界面，操作简单，具有全面、可靠的故障自动保护功能，维修保养不影响生产。
■ 主要技术参数
● 电机功率因数：达到0.95以上（或是提高20％以上）；
● 电机定子电流：降低10%～20%；
● 电机绕组温升：下降10％以上；
● 保护等级：IP20、IP30。
■ 符合标准
● 电控设备 第二部分；
装有电子器件的电控设备GB3797－1989；
● HVP型变负载进相器Q/XWZ11-2006。
■ 使用环境条件
● 环境温度：－40℃～＋50℃；
● 空气相对湿度不超过90％；
● 海拔高度不超过2000m
(海拔2000m以上的可根据具体工况特殊设计)；
● 地面倾斜度不大于5；
● 安装地点无火灾、爆炸危险，无化学腐蚀及剧烈振动。
注：若有特殊使用条件，请在订货时与制造商申明、协商。

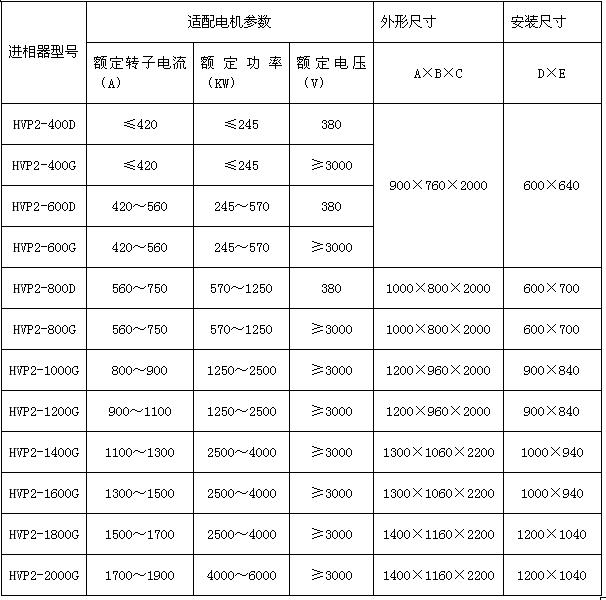

选型及安装参考尺寸
■ 选型说明
电机的定子电流在额定值内变化，接上表选择适配的HVP；若电机的定子电流变化范围超出额定值，则按电机额定值所属型号的HVP加大一档选配。

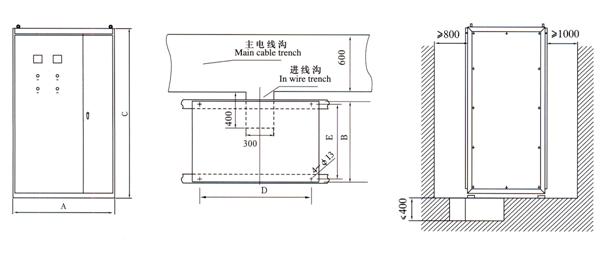

■ 外形及基础图
选型及安装参考尺寸
选型及安装参考尺寸
选型及安装参考尺寸
