HTR热变电阻起动装置

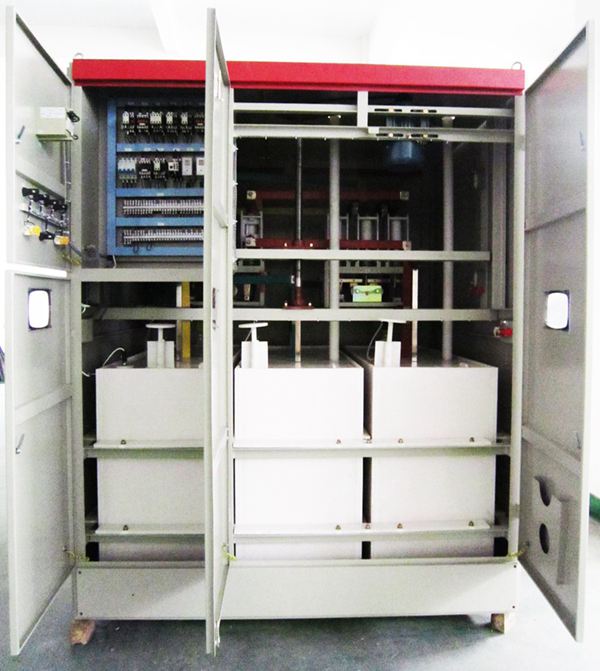

热变电阻起动装置图片：
概 述
HTR热变电阻起动装置是一种新型的高压大功率电动机的软起动装置，其主要技术特性是电阻器由具有负温度系数的电阻材料及其它成分制成。此装置串联于电动机定子回路中，当电动机起动时电阻体通过电流，电阻体温度升高而电阻值随之减小，使电动机定子端电压逐步升高，起动转矩逐步增加，从而实现电动机的安全、平稳起动。热变电阻装置的起动电阻值可以根据电动机的参数和起动转矩的要求方便地配制，以获得理想的起动参数，即理想的起动电流、起动时间和起动转矩.
性能特点
★ 恒电流、软起动（起动电流为电机额定电流的 2.5-3.5 倍，降低了电机起动发热，有效地延长电机使用寿命
★确保一次起动成功，不受电网电压波动和负载的影响；
★满足电动机的正常启动要求，启动平滑，冲击小，对机械设备无冲击，安全可靠；
★ 对电网影响很小，起动时间电网压降在 10% 以内，起动时间25-45秒以内，允许连续起动2-3次，每次起动的液阻温升不超过12℃，可保证整个装置的安全运行； 、
★ 结构简单，维护方便。
应用范围
该起动器根据选配的高压热变电阻器的容量，可适用于额定电压等级为3KV,6KV或10KV，功率范围从200KW到15000KW甚至更大容量的电机的降压起动。
使用环境
★ 周围空气温度上限不超过 40 ℃，下限不低于 0 ℃；
★ 相对温度不超过 90% ；
★ 海拔高度不超过 2000 米（特殊情况面议）；
★ 应安装在无显著摇动和冲击振动且垂直倾斜度不超过 5 度的场合；
★ 无导电尘埃以及腐蚀性气体 。
